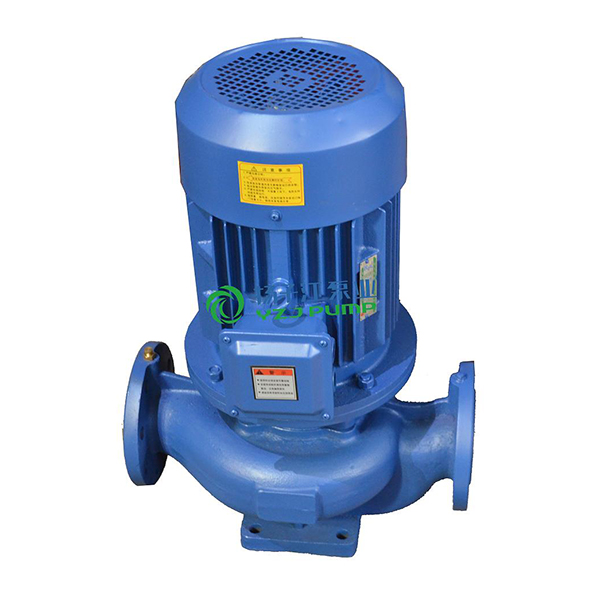

IRG熱水管道循環泵|高溫熱水泵

吸入壓力≤1.0MPa

環境溫度＜40℃，相對濕度＜40%。

所輸送介質中固體顆粒體積含量不超過單位體積的0.1，粒度＜0.2mm。

如果用介質為帶有細小顆粒，請在訂貨時說明，以便本廠采用耐磨式機械密封。

說明書下載離心泵系列實物圖標牌合格證產品視頻

下一個[CDLF立式不銹鋼多級離心泵]上一個：[IS型單級清水離心泵|防爆單級離心泵]

立式單級熱水管道離心泵主要用途

1.ISG型立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜80。

2.IRG型立式熱水泵適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送以及城市住房采暖循環用泵，使用溫度120以下。

3.GRG型立式高溫離心泵廣泛用于：能源、冶金、化工、紡織、造紙以及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送以及城市住房采暖循環用泵，使用溫度240以下。

4.IHG型立式單級不銹鋼管道離心泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃ ~ 120。

5.YG型管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃ ~ + 120。

6.IHGB型立式不銹鋼防爆型化工離心泵，適用于輸送易燃性化工液體。

7.ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速離心泵，適用于環境噪聲要求很低的場合及空調循環等。

立式單級熱水管道離心泵特點

1. 熱水泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

2. 葉輪直接安裝在電機的長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。

3. 軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材料，耐磨密封，能有效地延長機械密封的使用壽命。

4. 熱水管道泵安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

5. 可根據使用要求即流量和揚程的需要采用泵的串、并聯運用方式。

6. 可根據管路布置的要求采用泵的豎式和橫式安裝。

立式單級熱水管道離心泵工作條件

1. 吸入壓力≤1.0MPa，或泵系統高工作壓力≤1.6MPa，即吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為≤2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2. 環境溫度＜40℃，相對濕度＜40%。

3. 所輸送介質中固體顆粒體積含量不超過單位體積的0.1，粒度＜0.2mm。

注：如果用介質為帶有細小顆粒，請在訂貨時說明，以便本廠采用耐磨式機械密封。

立式單級熱水管道離心泵型號意義

例如:IRG50-160(I)A

ISG-立式單級管道離心泵

IRG-立式單級熱水管道離心泵

GRG-立式單級熱水管道離心泵

IHG-立式單級不銹鋼化工泵

YG-單級單吸管道油泵

50-泵進、出口公稱直徑

160-葉輪名義外徑

I-流量分類

A-葉輪經第一次切割

立式單級熱水管道離心泵性能參數

型號	流量		揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (kw)
型號	(m3/h)	(L/s)	揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (kw)
15-80	1.1 1.5 2.0	0.30 0.42 0.55	8.5 8.0 7.0	26 34 34	2800	0.18
20-110	1.8 2.5 3.3	0.50 0.69 0.91	16.0 15.0 13.5	25 34 35	2800	0.37
20-125	1.8 2.5 3.3	0.50 0.69 0.91	21.0 20.0 18.6	28 35 34	2800	0.75
20-160	1.8 2.5 3.3	0.50 0.69 0.91	33 32 30	19 25 23	2900	1.5
25-110	2.8 4.0 5.2	0.78 1.11 1.44	16.0 15.0 13.5	34 42 41	2900	0.55
25-125	2.8 4.0 5.2	0.78 1.11 1.44	20.6 20.0 18.0	28 36 35	2900	0.75
25-125A	2.5 3.6 4.6	0.69 1.00 1.28	17.0 16.0 14.4	29 35 31	2900	0.75
25-160	2.8 4.0 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5
25-160A	2.6 3.7 4.9	0.12 1.03 1.36	29 28 26	27 31 29	2900	1.1
32-100	3.5 4.5 5.3	0.97 1.24 1.47	14.5 12.5 11	35 40 38	2900	0.55
30-125	3.5 5.0 6.5	0.97 1.39 1.80	22 20 18	40 44 42	2900	0.75
32-125A	3.1 4.5 5.8	0.86 1.25 1.61	17.6 16.0 14.4	39 43 40	2900	0.55
32-160	4.4 6.3 8.3	1.22 1.75 2.32	33 32 30	40 44 42	2900	1.5
32-160A	2.8 4.0 5.2	0.78 1.11 1.44	27 25 21	31 34 32	2900	1.1
32-200	3.1 4.5 5.8	0.86 1.25 1.61	50.5 50.0 48.0	28 32 30	2900	3
32-200A	2.8 4.0 5.2	0.78 1.11 1.44	44.6 44 42.7	34 40 42	2900	2.2
32-160(1)	4.4 6.3 8.3	1.22 1.75 2.32	33.2 32 30.2	34 40 42	2900	2.2
32-200(1)	4.4 6.3 8.3	1.22 1.75 2.32	50.5 50.0 48.0	26 33 35	2900	4
40-100	4.4 6.3 8.3	1.22 1.75 2.31	13.2 12.5 11.3	48 54 53	2900	0.55
40-100A	3.9 5.6 7.4	1.08 1.56 2.06	10.6 10.0 9.0	48 52 50	2900	0.37
40-125	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	41 46 43	2900	1.1
40-125A	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	40 45 41	2900	0.75
40-160	4.4 6.3 8.3	1.22 1.75 2.31	33 32 30	35 40 40	2900	2.2
40-160A	4.1 5.9 7.8	1.14 1.64 2.17	29 28 26.3	34 39 39	2900	1.5
40-160B	3.8 5.5 7.2	1.06 1.53 2.0	25.5 24 22.5	34 38 37	2900	1.1
40-200	4.4 6.3 8.3	1.22 1.75 2.31	51 50 48	26 33 32	2900	4
40-200A	4.1 5.9 7.8	1.14 1.64 2.17	45 44 42	26 31 32	2900	3
40-200B	3.7 5.3 7.0	1.03 1.47 1.94	38 36 34.5	25 29 27	2900	2.2
40-250	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 28 28	2900	7.5
40-250A	4.1 5.9 7.8	1.14 1.64 2.17	72 70 65	24 28 27	2900	5.5
40-250B	3.8 5.5 7.0	1.06 1.53 1.94	61.5 60 56	23 27 26	2900	4
40-100(1)	8.8 12.5 16.3	2.44 3.47 4.53	13.2 12.5 11.3	55 62 60	2900	1.1
40-100(1)A	8.0 11.0 14.5	2.22 3.05 4.03	10.6 10.0 9.0	57 60 59	2900	0.75
40-125(1)	8.8 12.5 16.3	2.44 3.47 4.53	21.2 20.0 17.8	49 58 57	2900	1.5
40-125(1)A	8.0 11.0 14.5	2.22 3.05 4.03	17.0 16.0 14.0	53 57 55	2900	1.1
40-160(1)	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3
40-160(1)A	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2
40-160(1)B	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5
40-200(1)	8.8 12.5 16.3	2.44 3.47 4.53	51.2 50 48	38 46 46	2900	5.5
40-200(1)A	8.3 11.7 15.3	2.31 3.25 4.25	45.0 44 42	37 45 45	2900	4
40-200(1)B	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3
40-250(1)	8.8 12.5 16.3	2.44 3.47 4.53	81.2 80 77.5	31 38 40	2900	11
40-250(1)A	8.2 11.6 15.2	2.28 3.22 4.22	71.0 70 68	38	2900	7.5
40-250(1)B	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	5.5
40-250(1)C	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36	2900	5.5
50-100	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	2900	1.1
50-100A	8 11 14.5	2.22 3.05 4.03	11 10 9	60	2900	0.75
50-125	8.8 12.5 16.3	2.44 3.74 4.53	21.5 20 17.8	49 58 57	2900	1.5
50-125A	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1
50-160	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3
50-160A	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2
50-160B	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5
50-200	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	38 46 46	2900	5.5
50-200A	8.3 11.7 15.3	2.31 3.25 4.25	45.8 44 42	37 45 45	2900	4
50-200B	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3
50-250	8.8 12.5 16.3	2.44 3.47 4.53	82 80 77.5	29 38 40	2900	11
50-250A	8.2 11.6 15.2	2.28 3.22 4.22	71.5 70 68	38	2900	75
50-250B	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	5.5
50-250C	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 504	36	2900	5.5
50-100(1)	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5
50-100(1)A	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1
50-125(1)	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3
50-125(1)A	15.6 22.3 29	4.33 6.19 8.1	17 16 13.6	58 66 65	2900	2.2
50-160(1)	17.5 25 32.5	4.68 6.94 9.03	34.4 32 27.5	54 63 60	2900	4
50-160(1)A	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	3
50-160(1)B	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	28	2900	2.2
50-200(1)	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5
50-200(1)A	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	5.5
50-200(1)B	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	4
50-250(1)	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15
50-250(1)A	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11
50-250(1)B	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	7.5
50-315(1)	17.5 25 32.5	4.86 6.94 9.03	128 125 122	30 40 44	2900	30
50-315(1)A	16.6 23.7 31	4.61 6.58 8.6	115 113 110	30 40 44	2900	22
50-315(1)B	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5
50-315(1)C	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15
65-100	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5
65-100A	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1
65-125	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3
65-125A	15.6 22.3 29	4.33 6.19 8.1	17 16 14.4	58 66 65	2900	2.2
65-160	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	54 63 60	2900	4
65-160A	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	3
65-160B	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	2900	2.2
65-200	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5
65-200A	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	5.5
65-200B	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	4
65-250	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15
65-250A	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11
65-250B	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	7.5
65-315	17.5 25 32.5	4.86 6.94 9.03	127 125 122	32 40 44	2900	30
65-315A	16.6 23.7 31	4.61 6.58 8.6	115 113 110	32 40 44	2900	22
65-315B	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5
65-315C	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15
65-100(1)	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3
65-100(1)A	31.3 44.7 58	8.7 12.4 16.1	11 10 8	66 72 69	2900	2.2
65-125(1)	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5
65-125(1)A	31.5 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4
65-160(1)	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5
65-160(1)A	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	5.5
65-160(1)B	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	4
65-200(1)	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15
65-200(1)A	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11
65-200(1)B	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5
65-250(1)	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22
65-250(1)A	32.5 43.3 46.7	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5
65-250(1)B	30 56 61	8.3 12.0 15.6	62 60 54	58	2900	15
65-315(1)	35 50 65	9.72 13.9 18.1	128 125 121	44 54 57	2900	37
65-315(1)A	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 106.4	43 54 57	2900	30
65-315(1)B	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30
65-315(1)C	29 41 53.6	8.1 11.4 14.9	87 85 83	51	2900	22
80-100	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3
80-100A	31.3 44.7 58	8.7 12.5 16.1	11 10 8	66 72 69	2900	2.2
80-125	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5
80-125A	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4
80-160	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5
80-160A	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	5.5
80-160B	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	4
80-200	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15
80-200A	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11
80-200B	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5
80-250	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22
80-250A	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5
80-250B	30 43.3 56	8.3 12.0 15.6	62 60 54	58	2900	15
80-315	35 50 65	9.72 13.9 18.1	128 125 122	43 54 57	2900	37
80-315A	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 107.4	43 54 57	2900	30
80-315B	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30
80-315C	29 41 53.6	8.1 11.4 14.9	98 85 83	51	2900	22
80-350	35 50 65	9.72 13.9 18.1	153.6 150 142	55 66 67	2900	55
80-350A	31 44.5 58	8.6 12.4 16.1	145.6 142 134.8	65	2900	45
80-350B	29 41 53.6	8.1 11.4 14.9	138.6 135 127.8	63	2900	37
80-100(1)	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5
80-100(1)A	62.6 89 116	17.4 24.7 32.2	11 10 8.8	64 74 74	2900	4
80-125(1)	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11
80-125(1)A	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 65	2900	7.5
80-160(1)	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15
80-160(1)A	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11
80-160(1)B	60.6 86.6 112.6	16.8 24.1 31.3	26 24 18	72	2900	7.5
80-200(1)	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22
80-200(1)A	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	67 73 72	2900	18.5
80-200(1)B	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15
80-250(1)	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	2900	37
80-250(1)A	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30
80-250(1)B	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	22
80-315(1)	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75
80-315（1）A	66.5 95 123.6	18.5 26.4 34.3	119 113 103	55 66 67	2900	55
80-315（1）B	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45
80-315（1）C	58 82 107	16.1 22.8 29.7	90 85 76	63	2900	37
100-100	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5
100-100A	62.6 89 116	17.4 47 32.2	11 10 8.8	64 74 74	2900	4
100-125	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11
100-125A	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 63	2900	7.5
100-160	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15
100-160A	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11
100-160B	60.6 86.6 112.5	16.8 24.1 31.3	27 24 18	72	2900	7.5
100-200	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22
100-200A	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5
100-200B	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15
100-250	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	2900	37
100-250A	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30
100-250B	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	22
100-315	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75
100-315A	66.5 95 123.6	18.5 26.4 34.3	119 113 103	65 66 67	2900	55
100-315B	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45
100-315C	58 82 107	16.1 27.8 29.7	90 85 76	63	2900	37
100-350	60 100 120	16.7 27.8 33.3	153.6 150 142	72 57 74	2900	90
100-350A	61 87 113	16.9 24.2 31.4	145.6 142 134	75	2900	75
100-350B	58 82 107	16.1 22.8 29.7	138.6 135 127	75	2900	55
100-100(1)	96 160 192	26.7 44.4 53.3	14 12.5 10	64 73 70	2900	11
100-125(1)	96 160 192	26.7 44.4 53.3	24 20 14	62 74 69	2900	15
100-125(1)A	84 140 168	23.3 39 46.7	20 17 12	64 72 68	2900	11
100-160(1)	96 160 192	26.7 44.4 53.3	36 32 27	69 79 75	2900	22
100-160(1)A	84 140 168	23.3 39 46.7	32 28 23.5	66 76 72	2900	18.5
100-200(1)	96 160 192	26.7 44.4 53.3	53 50 45	69 79 78	2900	37
100-200(1)A	84 140 168	23.3 39 46.7	48 45 40	64 74 73	2900	30
100-200(1)B	60 100 120	16.7 27.8 33.3	43 40 36	72	2900	22
100-250(1)	96 160 192	26.7 44.4 53.3	83 80 72	65 77 74	2900	55
100-250(1)A	84 140 168	23.3 39 46.7	75 72 65	60 72 69	2900	45
100-250(1)B	60 100 120	16.7 27.8 33.3	68 65 58	70	2900	37
125-100	96 160 192	26.7 44.4 53.3	13 12.5 12	82	2900	11
125-100A	86 143 172	23.9 39.7 47.8	10.4 10 9.6	77	2900	7.5
125-125	96 160 192	26.7 44.4 53.3	22.6 20 9.6	80	2900	15
125-125A	86 143 172	23.9 39.7 47.8	18 16 13.6	77	2900	11
125-160	96 160 192	26.7 44.4 53.3	36 32 28	78	2900	22
125-160A	90 150 180	25 41.7 50	31.5 28 24.5	76	2900	18.5
125-160B	83 138 166	21.7 38.3 46.1	27 24 21	73	2900	15
125-200	96 160 192	26.7 44.4 53.3	55 50 46	77	2900	37
125-200A	90 150 180	25 41.7 50	48.4 44 40.5	76	2900	30
125-200B	83 138 166	31.7 38.3 46.1	41.3 37.5 34.5	75	2900	22
125-250	96 160 192	26.7 4.4 53.3	87 80 73	75	2900	55
125-250A	90 150 180	25 41.7 50	84 76 70	74	2900	45
125-250B	83 138 166	21.7 38.3 46.1	65 60 55	73	2900	37
125-315	96 160 192	26.7 44.7 53.3	133 125 119	70	2900	90
125-315A	90 150 180	25 41.7 50	117 110 104.6	70	2900	75
125-315B	86 143 172	23.9 39.7 47.8	106.4 100 95.2	69	2900	75
125-315C	80.5 134 161	22.4 37.2 44.7	96 88 86	67	2900	55
150-125	96 160 192	26.7 44.4 53.3	22.6 20 17	66 76 76	2900	15
150-125A	90 150 180	25 41.7 50	18 16 13.6	77	2900	11
150-160	96 160 192	26.7 44.4 53.3	36 32 27	75	2900	22
150-160A	90 150 180	25 41.7 50	32 28 23.5	76	2900	18.5
150-160B	84 140 168	23.3 39 46.7	27 24 21	73	2900	15
150-200	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15
150-200A	125 176 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11
150-200B	110 160 207	31 44.4 57.6	9.2 8 6.8	75	1450	7.5
150-250	140 200 260	38.9 55.6 72.2	21.8 20 17	73 79 77	1450	18.5
150-250A	129 184.4 240	35.8 51.2 66.7	18.5 17 14.4	72 78 76	1450	15
150-250B	117 167 217.5	32.5 46.4 60.4	15.2 14 12	76	1450	11
150-315	140 200 260	38.9 55.6 72.2	33.8 32 28	70 78 73	1450	30
150-315A	131 187 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22
150-315B	121 173 225	33.5 48.1 62.5	25 24 21	76	1450	18.5
150-350	96 160 192	26.7 44.4 53.3	153.6 150 142.8	80	2900	110
150-350A	90 150 180	25 41.7 50	145.6 142 134.8	70	2900	90
150-350B	84 140 168	23.3 39 46.7	138.6 135 127.8	65 76 74	2900	75
150-400	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45
150-400A	131 187 243	36.4 51.9 67.5	46.6 44 38.3	67 74 70	1450	37
150-400B	122 174 226.5	33.9 48.3 62.9	40 38 33	73	1450	30
150-400C	112 160 208	31.1 44.4 57.8	34 32 28	71	1450	22
150-250（1）	120 200 240	33.3 55.6 66.7	87 80 72	65 76 74	2900	75
150-250（1）A	112 187 224	31.1 51.9 62.2	76 70 63	64 75 73	2900	55
150-250（1）B	104 173 208	28.9 48.1 57.8	65 60 54	63 74 72	2900	45
150-315（1）	120 200 240	33.3 55.6 66.7	133 125 120	58 73 75	2900	110
150-315（10）A	112 187 224	31.1 51.9 62.2	116 110 105	57 72 74	2900	90
150-315（1）B	104 173 208	28.9 48.1 57.8	100 95 91	55 70 72	2900	75
200-200	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15
200-200A	125 179 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11
200-250	140 200 260	38.9 55.6 72.2	21.8 20 17	73 79 77	1450	18.5
200-250A	129 184.4 240	35.8 51.2 66.7	18.5 17 14.4	72 78 76	1450	15
200-250B	117 167 217.5	32.5 46.4 60.4	15.2 14 12	76	1450	11
200-315	140 200 260	38.9 55.6 72.2	33.8 32 28	70 78 78	1450	30
200-315A	131 189 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22
200-315B	121 173 225	33.6 48.1 62.5	25 24 21	76	1450	18.5
200-400	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45
200-400A	131 187 243	36.4 51.9 67.5	46.6 44 38.3	67 74 70	1450	37
200-400B	122 174 226.5	33.9 48.6 62.9	40 38 33	73	1450	30
200-400C	112 160 208	31.3 44.4 57.8	34 32 28	71	1450	22
200-200（1）	280 400 520	77.8 111.1 114	13.4 12.5 10.5	70 80 79	1450	22
200-200（1）A	250 358 465	69.4 99.4 129.2	10.7 10 8.5	68 78 77	1450	18.5
200-250（1）	280 400 520	77.8 111.4 114	22.2 20 14	75 80 72	1450	30
200-250（1）A	250 358 465	69.4 99.6 129.2	18 14 11.2	73 78 70	1450	22
200-250（1）B	226 322 419	62.8 89.4 116.4	14.4 13 7.3	70 75 67	1450	18.5
200-315（1）	280 400 520	77.8 111.4 144	36 32 26	73 80 75	1450	55
200-315（1）A	262 374 486	72.8 103.9 135	31.5 28 23	72 79 74	1450	45
200-315（1）B	242 346 450	67.2 96.1 125	27 24 19.5	78	1450	37
200-400（1）	280 400 520	77.8 111.4 144	54.5 50 39	75 81 77	1450	75
200-400（1）A	262 374 486	72.8 103.9 135	48 44 34	80	14550	75
200-400（1）B	242 346 450	67.2 96.1 125	41.4 38 29.6	78	1450	55
200-400（1）C	224 320 416	62.2 88.9 115.6	34.9 32 25	76	1450	45
250-250	350 550 650	97.2 152.8 180.5	22 20 16	78 82 81	1450	45
250-250A	300 500 600	83.3 139 166.7	18.3 17 14	76 80 80	1450	37
250-235	300 500 600	83.3 139 166.7	14 12.5 11	73 78 70	1450	22
250-300	300 500 600	83.3 139 166.7	22 20 16	78	1450	37
250-315	350 550 650	97.2 152.8 180.5	34 32 28	76 80 79	1450	75
250-315A	300 500 600	83.3 139 166.7	29.5 28 24	74 78 77	1450	55
250-315B	260 450 250	72.2 125 144.4	25 24 20	70 74 72	1450	45
250-400	300 500 600	83.3 139 166.7	54.5 50 39	72	1480	110
250-400A	262 450 521	72.7 125 144.7	46.6 44 38.3	69	1480	90
250-500	385 550 660	106.9 152.8 183.3	87 80 68	80	1480	160
250-500A	357 510 612	99.2 141.7 170	76.1 70 59.5	78	1480	132
250-500B	329 470 564	91.4 130.6 156.7	65.2 60 51	75	1480	110
300-235	540 720 900	150 200 250	20.5 18 15.0	77 81 74	1450	55
300-235A	450 600 720	125 166 200	17.2 15 12.5	74 79 77	1450	45
300-235B	420 540 650	116.7 150 181	14.3 12.8 10.5	73 78 70	1450	37
300-250	540 720 900	150 200 250	22.5 20 17	80 83 84	1450	55
300-250A	450 600 720	136 166 200	19.5 17 14	81	1450	45
300-300	540 720 900	150 200 250	32 28 23	82	1480	75
300-300A	450 600 720	125 166 200	27.5 24 20	80	1480	75
300-300B	420 540 650	116.7 150 181	24 21 17	78	1480	55
300-315	540 720 900	150 200 250	35 32 26	84	1480	90
300-315A	460 650 800	127.8 180 222	31.5 28 23.5	80	1480	75
300-315B	420 580 700	116.7 161 194	27 24 20.0	78	1480	55
300-380	480 720 900	133.3 200 250	48 44 34	84	970	132
300-380A	444 666 833	123.3 185 231.4	41.4 38 30	80	970	110
300-380B	400 614 764	113.6 170.6 213.1	35 32 25	78	970	90
300-390	540 720 900	150 200 250	20.5 18 15.5	78 81 76	980	55
300-390A	450 600 720	126 167 200	17.2 15 12.8	77 79 75	980	45
300-390B	400 540 650	111 150 180	14 12.5 11.5	74 77 76	980	37
300-400	450 600 720	125 166 200	55 50 42.5	78	1480	110
300-480	540 720 900	150 200 250	31 28 24	79 81 80	980	75
300-480A	450 600 720	126 166 200	27.4 24 20.0	78 80 79	980	75
300--480B	400 540 650	111 150 180	24 21 17	79	980	55
300-315（1）	650 950 1200	180.6 263.9 333.3	36 32 28	82	1450	132
300-315（1）A	600 900 1150	166.7 250 320	32 28 24	80	1450	110
350-235	600 800 960	167 222 267	14 12.5 10.5	80 83 82	980	37
350-235（1）	800 1080 1350	222.2 300 375	20 16 12	80 83 82	980	75
350-300	600 800 960	167 222 267	22.5 20 17.5	79 82 71	980	75
350-315	600 800 960	167 222 267	35.5 32 28.5	84	980	90
350-400	600 800 960	167 222 267	55 50 45.5	83	980	160
400-300	920 1180 1300	255 328 361	23 19 16	78	980	90
400-315	950 1250 1500	264 347 416	32 28 24	76	980	132
500-235	1500 1800 2000	416 500 556	16 14 12	75	980	110
500-300	1400 1700 1900	388 472 528	22 20 18	80	980	132
500-315	1200 1550 1800	333 416 500	32 28 24	78	980	160

故障排除法

故障現象	故障原因	排除方法
1、管道離心泵不出水	a、進出口閥門未打開，進出管路堵塞，流道葉輪堵塞。 b、電機運行方向不對，電機缺相轉速很慢。 c、吸入管漏氣。 d、泵沒灌滿液體，泵腔內有空氣。 e、進口供水不足，吸程過高，底閥漏水。 f、管路阻力過大，泵選型不當。	a、檢查，去除堵塞物。 b、調整電機方向，緊固電機接線。 c、擰緊各密封面，排除漏氣。 d、灌滿液體并打開排氣閥，排盡空氣。 e、停機，檢查、調整（并網自來水管或帶吸程使用易出現此現象）。 f、減少管路彎道，重新選泵。
2、管道離心泵流量不足	a、先按1.原因檢查。 b、管道、泵流道葉輪部分堵塞，水垢陳積，閥門開度不足。 c、電壓偏低。 d、葉輪磨損。	a、先按1.排除。 b、去除堵塞物，重新調整閥門開度。 c、穩壓。 d、更換葉輪。
3、管道離心泵功率過大	a、超過額定流量使用。 b、吸程過高。 c、泵軸承磨損。	a、調節流量，關小出口閥門。 b、降低。 c、更換軸承。
4、管道離心泵雜音振動	a、管路支撐不穩。 b、液體混有氣體。 c、產生汽蝕。 d、軸承損壞。 e、電機超載發熱運行。	a、穩固管路。 b、提高吸入壓力排氣。 c、降低真空度。 d、更換軸承。 e、調整按5。
5、管道離心泵電機發熱	a、流量過大，超載運行。 b、碰擦。 c、電機軸承損壞。 d、電壓不足。	a、關小出口閥。 b、檢查排除。 c、更換軸承。 d、穩壓。
6、管道離心泵漏水	a、機械密封磨損。 b、泵體有砂孔或破裂。 c、密封面不平整。 d、安裝螺栓松懈。	a、更換。 b、焊補或更換。 c、修整。 d、緊固。
