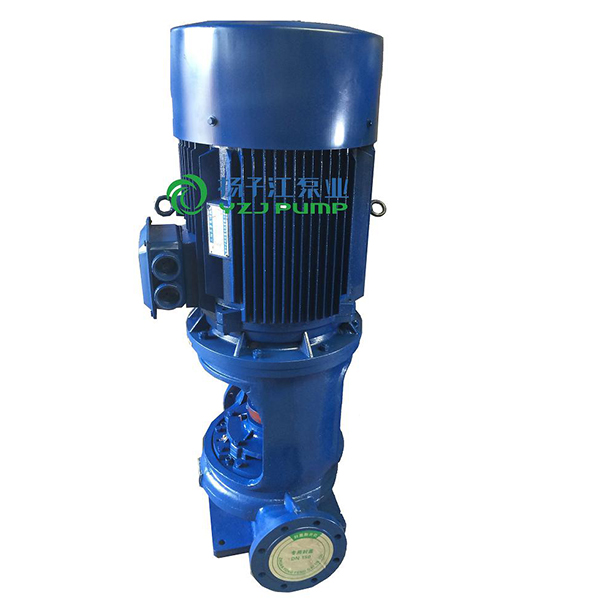

ISGB型便拆立式管道離心泵|便拆式管道離心泵
ISGB型便拆立式管道離心泵是在ISG型泵的基礎上開發成功的一種結構新穎，技術先進的產品。該立式便拆式管道離心泵告別是在整體結構上進行大膽突破設計。采用獨立軸承體、泵軸支撐，解決了原來立式泵靠電機軸承支撐的不足之處；
目錄
便拆式管道離心泵概述
ISGB型便拆立式管道離心泵是在ISG型泵的基礎上開發成功的一種結構新穎，技術先進的產品。該立式便拆式管道離心泵告別是在整體結構上進行大膽突破設計。采用獨立軸承體、泵軸支撐，解決了原來立式泵靠電機軸承支撐的不足之處；采用優秀水力模型的葉輪，消除了原立式泵軸向力大的不足之處；電機采用Y系列標準通用電機，解決原立式泵加長軸電機配套更換難的問題；同時100%的便拆結構，解決了更換大功率水泵的軸承、機械密封、葉輪、泵軸的難題。
便拆式管道離心泵與國內同類產品相比，具有運轉更平穩、使用壽命長、配套更方便、維護保養更輕松等等，無可代替的優點。在立式泵系列產品中屬國內前列，各項技術居國內領先，是替代ISG型立式泵、IS型離心泵、S型雙吸泵等常規各種離心泵的理想產品。
便拆式管道離心泵產品特點
1、立式結構，安裝調試方便，獨特設計的電機和泵體采用聯接體聯接，同心度高、加工精度高，占地面積大大減少，縮減了泵房建筑投資30%-60%。底腳穩固、結構緊湊、精美的鑄造和外觀處理賦予立式離心泵新的美感，使產生品煥發藝術的魅力，可以和國外著名廠家立式泵媲美。
2、配用國內著名廠家生產的Y系列標準通用電機，運行平穩、噪音極低。
3、軸承采用國際著名品牌精密軸承，精度高、可靠性好、壽命長。
4、葉輪采用90年代優秀可自平衡軸向力的水力模型，使得泵軸承和機械密封使用壽命大大延長。
5、電機軸承座內的軸承都配有加油孔和放油孔，對軸承的維護保養十分方便。
6、可拆卸硬性中間聯軸器，使泵起動無振動、無噪音，旋轉部件設有可靠的安全防護罩，安全性極好。
7、機械密封采用不銹鋼、碳化鎢、氟橡膠等材料制成，耐高溫、高壓，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。
8、泵蓋結構設計獨特，只要卸下硬性中間聯軸器、泵蓋螺母，即可十分輕松便取出軸承座。泵蓋、泵軸、葉輪等給合件，進行更換機械密封和葉輪，而不必拆卸電機、泵體和管道，維修方便快捷。
便拆式管道離心泵主要用途
1、ISG型立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃。
2、IRG（GRG）型立式熱水（高溫）循環泵廣泛適用于：能源、冶金、化工、紡織、造紙，以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及采暖系統循環用泵，IRG型使用溫度T<120℃，GRG型使用溫度T<240℃。
3、IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～120℃。
4、YG型立式管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃～+120℃。
便拆式管道離心泵工作條件
1、泵系統高工作壓力為1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPA（泵揚程工作壓力大于1.6MPa時應在訂貨另行提出，以便在制造時泵的過流部件和聯接部件采用鑄鋼）。
2、輸送介質為清水或物理化學性質類似清水的其它液體。（輸送介質帶有細小顆粒的應在訂貨時另行說明，以便裝配耐磨式機械密封）。
3、環境溫度≤40℃，海拔高度≤1000m，相對濕度≤95%

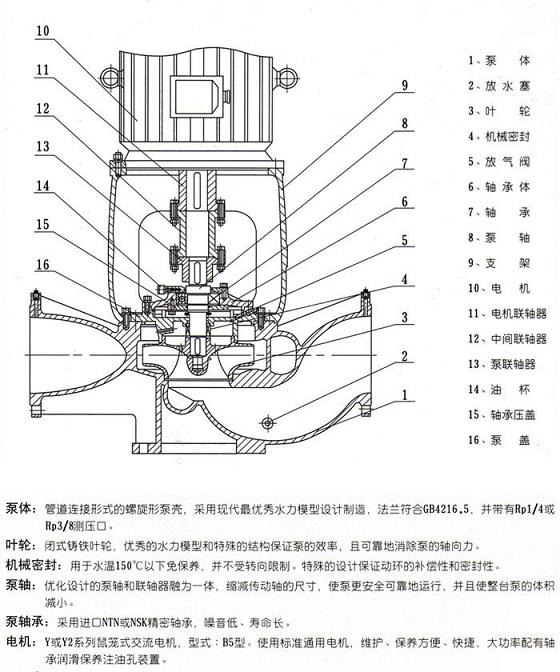

便拆式管道離心泵結構說明
便拆式管道離心泵性能參數
| 型號 | 流量Q | 揚程 | 效率（%） | 轉速（r/min） | 電機功率（kW） | 必需汽蝕余量（NPSH）r | 重量 | |
| (m3/h) | (L/S) | |||||||
| 15-80 | 1.5 | 0.42 | 8 | 34 | 2800 | 0.18 | 2.3 | 17 |
| 20-110 | 2.5 | 0.69 | 15 | 34 | 2800 | 0.37 | 2.3 | 25 |
| 20-160 | 2.5 | 0.69 | 32 | 25 | 2900 | 0.75 | 2.3 | 29 |
| 25-110 | 4 | 1.11 | 15 | 42 | 2900 | 0.55 | 2.3 | 26 |
| 25-1254 | 4 | 1.11 | 20 | 36 | 2900 | 0.75 | 2.3 | 28 |
| 25-125A | 3.6 | 1.0 | 16 | 35 | 2900 | 0.55 | 2.3 | 27 |
| 25-160 | 4 | 1.11 | 32 | 32 | 2900 | 1.5 | 2.3 | 39 |
| 25-160A | 3.7 | 1.03 | 28 | 31 | 2900 | 1.1 | 2.3 | 34 |
| 32-100 | 4.5 | 12.5 | 12.5 | 44 | 2900 | 0.55 | 2.0 | 27 |
| 32-100(I) | 6.3 | 1.75 | 12.5 | 54 | 2900 | 0.75 | 2.0 | 32 |
| 32-125 | 5 | 1.39 | 20 | 44 | 2900 | 0.75 | 2.3 | 28 |
| 32-125A | 4.5 | 1.25 | 16 | 43 | 2900 | 0.55 | 2.3 | 28 |
| 32-160 | 6.5 | 5 | 32 | 44 | 2900 | 1.5 | 2.3 | 39 |
| 32-160A | 4 | 1.1 | 25 | 34 | 2900 | 1.1 | 2.0 | 38 |
| 32-160(I) | 6.3 | 1.75 | 32 | 40 | 2900 | 2.2 | 2.0 | 47 |
| 32-200 | 4.5 | 12.5 | 50 | 32 | 2900 | 3 | 2.0 | 55 |
| 32-200(I) | 6.3 | 1.75 | 50 | 33 | 2900 | 4 | 2.0 | 43 |
| 32-200A | 4 | 1.11 | 44 | 40 | 2900 | 2.2 | 2.0 | 74 |
| 40-100 | 6.3 | 1.75 | 12.5 | 54 | 2900 | 0.55 | 2.3 | 32 |
| 40-100A | 5.6 | 1.56 | 10 | 52 | 2900 | 0.37 | 2.3 | 32 |
| 40-125 | 6.3 | 1.75 | 20 | 46 | 2900 | 1.1 | 2.3 | 34 |
| 40-125A | 5.6 | 1.56 | 16 | 45 | 2900 | 0.75 | 2.3 | 33 |
| 40-160 | 6.3 | 1.75 | 32 | 40 | 2900 | 2.2 | 2.3 | 47 |
| 40-160A | 5.9 | 1.64 | 28 | 39 | 2900 | 1.5 | 2.3 | 43 |
| 40-160B | 5.5 | 1.53 | 24 | 38 | 2900 | 1.1 | 2.3 | 38 |
| 40-200 | 6.3 | 1.75 | 50 | 33 | 2900 | 4 | 2.3 | 74 |
| 40-200A | 5.9 | 1.64 | 44 | 31 | 2900 | 3 | 2.3 | 62 |
| 40-200B | 5.3 | 1.47 | 36 | 29 | 2900 | 2.2 | 2.3 | 52 |
| 40-250 | 6.3 | 1.75 | 80 | 28 | 2900 | 7.5 | 2.3 | 105 |
| 40-250A | 5.9 | 1.64 | 70 | 28 | 2900 | 5.5 | 2.3 | 98 |
| 40-250B | 5.5 | 1.53 | 60 | 27 | 2900 | 4 | 2.3 | 77 |
| 40-100(I) | 12.5 | 3.47 | 12.5 | 62 | 2900 | 1.1 | 2.3 | 34 |
| 40-100(I)A | 11 | 3.05 | 10 | 60 | 2900 | 0.75 | 2.3 | 32 |
| 40-125(I) | 12.5 | 347 | 20 | 58 | 2900 | 1.5 | 2.3 | 38 |
| 40-125(I)A | 11 | 3.05 | 16 | 57 | 2900 | 1.1 | 2.3 | 33 |
| 型號 | 流量Q | 揚程 | 效率（%） | 轉速（r/min） | 電機功率（kW） | 必需汽蝕余量（NPSH）r | 重量 | |
| (m3/h) | (L/S) | |||||||
| 40-160(I) | 12.5 | 3.47 | 32 | 52 | 2900 | 3 | 2.3 | 56 |
| 40-160(I)A | 11.7 | 3.25 | 28 | 51 | 2900 | 2.2 | 2.3 | 47 |
| 40-160(I)B | 10.4 | 2.89 | 22 | 50 | 2900 | 1.5 | 2.3 | 43 |
| 40-200(I) | 12.5 | 3.47 | 50 | 46 | 2900 | 5.5 | 2.3 | 85 |
| 40-200(I)A | 11.7 | 3.25 | 44 | 45 | 2900 | 4 | 2.3 | 75 |
| 40-200(I)B | 10.6 | 2.94 | 36 | 44 | 2900 | 3 | 2.3 | 63 |
| 40-250(I) | 12.5 | 3.47 | 80 | 38 | 2900 | 11 | 2.3 | 145 |
| 40-250(I)A | 11.6 | 3.22 | 70 | 38 | 2900 | 7.5 | 2.3 | 95 |
| 40-250(I)B | 10.8 | 3.0 | 60 | 37 | 2900 | 5.5 | 2.3 | 94 |
| 40-250(I)C | 10.0 | 2.78 | 52 | 36 | 2900 | 5.5 | 2.3 | 88 |
| 50-100 | 12.5 | 3.47 | 12.5 | 62 | 2900 | 1.1 | 2.3 | 36 |
| 50-100A | 11 | 3.05 | 10 | 60 | 2900 | 0.75 | 2.3 | 35 |
| 50-125 | 12.5 | 3.47 | 20 | 58 | 2900 | 1.5 | 2.3 | 43 |
| 50-125A | 11 | 3.05 | 16 | 57 | 2900 | 1.1 | 2.3 | 38 |
| 50-160 | 12.5 | 3.47 | 32 | 52 | 2900 | 3 | 2.3 | 59 |
| 50-160A | 11.7 | 3.25 | 28 | 51 | 2900 | 2.2 | 2.3 | 51 |
| 50-160B | 10.4 | 2.89 | 22 | 50 | 2900 | 1.5 | 2.3 | 47 |
| 50-200 | 12.5 | 3.47 | 50 | 46 | 2900 | 5.5 | 2.3 | 101 |
| 50-200A | 11.7 | 3.25 | 44 | 45 | 2900 | 4 | 2.3 | 80 |
| 50-200B | 10.6 | 2.94 | 36 | 44 | 2900 | 3 | 2.3 | 68 |
| 50-250 | 12.5 | 3.47 | 80 | 38 | 2900 | 11 | 2.3 | 160 |
| 50-250A | 11.6 | 3.22 | 70 | 38 | 2900 | 7.5 | 2.3 | 115 |
| 50-250B | 10.8 | 3.0 | 60 | 37 | 2900 | 5.5 | 2.3 | 114 |
| 50-250C | 10.0 | 2.78 | 52 | 36 | 2900 | 5.5 | 2.3 | 108 |
| 50-100(I) | 25 | 6.94 | 12.5 | 69 | 2900 | 1.5 | 2.5 | 41 |
| 50-100(I)A | 22.3 | 6.19 | 10 | 67 | 2900 | 1.1 | 2.5 | 36 |
| 50-125(I) | 25 | 6.94 | 20 | 68 | 2900 | 3 | 2.5 | 56 |
| 50-125(I)A | 22.3 | 6.19 | 16 | 66 | 2900 | 2.2 | 2.5 | 48 |
| 50-160(I) | 25 | 6.94 | 32 | 63 | 2900 | 4 | 2.5 | 72 |
| 50-160(I)A | 23.4 | 6.5 | 28 | 62 | 2900 | 3 | 2.5 | 71 |
| 50-160(I)B | 21.6 | 6.0 | 24 | 58 | 2900 | 2.2 | 2.5 | 59 |
| 50-200(I) | 25 | 6.94 | 50 | 58 | 2900 | 7.5 | 2.5 | 108 |
| 50-200(I)A | 23.5 | 6.53 | 44 | 57 | 2900 | 5.5 | 2.5 | 107 |
| 50-200(I)B | 21.8 | 6.06 | 38 | 55 | 2900 | 4 | 2.5 | 100 |
| 50-250(I) | 25 | 6.94 | 80 | 50 | 2900 | 15 | 2.5 | 175 |
| 型號 | 流量Q | 揚程 | 效率（%） | 轉速（r/min） | 電機功率（kW） | 必需汽蝕余量（NPSH）r | 重量 | |
| (m3/h) | (L/S) | |||||||
| 50-250（IA） | 23.4 | 6.5 | 70 | 50 | 2900 | 11 | 2.5 | 165 |
| 50-250（I）B | 21.6 | 6.0 | 60 | 49 | 2900 | 7.5 | 2.5 | 165 |
| 50-315（I） | 25 | 6.94 | 125 | 40 | 2900 | 30 | 2.5 | 310 |
| 50-315（I）A | 23.7 | 6.58 | 113 | 40 | 2900 | 22 | 2.5 | 245 |
| 50-315（I）B | 22.5 | 6.25 | 101 | 39 | 2900 | 18.5 | 2.5 | 215 |
| 50-315（I）C | 20.6 | 5.72 | 85 | 38 | 2900 | 15 | 2.5 | 195 |
| 65-100 | 25 | 6.94 | 12.5 | 69 | 2900 | 1.5 | 2.5 | 46 |
| 65-100A | 22.3 | 6.19 | 10 | 67 | 2900 | 1.1 | 2.5 | 41 |
| 65-125 | 25 | 6.94 | 20 | 68 | 2900 | 3 | 2.5 | 58 |
| 65-125A | 22.3 | 6.19 | 16 | 66 | 2900 | 2.2 | 2.5 | 49 |
| 65-160 | 25 | 6.94 | 32 | 63 | 2900 | 4 | 2.5 | 75 |
| 65-160A | 23.4 | 6.5 | 28 | 62 | 2900 | 3 | 2.5 | 75 |
| 65-160B | 21.6 | 6.0 | 24 | 58 | 2900 | 2.2 | 2.5 | 63 |
| 65-200 | 25 | 6.94 | 50 | 58 | 2900 | 7.5 | 2.5 | 107 |
| 65-200A | 23.5 | 6.53 | 44 | 57 | 2900 | 5.5 | 2.5 | 107 |
| 65-200B | 21.8 | 6.06 | 38 | 55 | 2900 | 4 | 2.5 | 100 |
| 65-250 | 25 | 6.94 | 80 | 50 | 2900 | 15 | 2.5 | 180 |
| 65-250A | 23.4 | 6.5 | 70 | 50 | 2900 | 11 | 2.5 | 170 |
| 65-250B | 21.6 | 6.0 | 60 | 49 | 2900 | 7.5 | 2.5 | 170 |
| 65-315 | 25 | 6.94 | 125 | 40 | 2900 | 30 | 2.5 | 320 |
| 65-315A | 23.7 | 6.58 | 113 | 40 | 2900 | 22 | 2.5 | 255 |
| 65-315B | 22.5 | 6.25 | 101 | 39 | 2900 | 18.5 | 2.5 | 225 |
| 65-315C | 20.6 | 5.72 | 85 | 38 | 2900 |
15
|
2.5 | 205 |
| 65-100（I） | 50 | 13.9 | 12.5 | 73 | 2900 | 3 | 3.0 | 63 |
| 65-100（I）A | 44.7 | 12.4 | 10 | 72 | 2900 | 2.2 | 3.0 | 53 |
| 65-125（I） | 50 | 13.9 | 20 | 72.5 | 2900 | 5.5 | 3.0 | 99 |
| 65-125（I）A | 45 | 12.5 | 16 | 71 | 2900 | 4 | 3.0 | 78 |
| 65-160（I） | 50 | 13.9 | 32 | 71 | 2900 | 7.5 | 3.0 | 103 |
| 65-160（I）A | 46.7 | 13.0 | 28 | 70 | 2900 | 5.5 | 3.0 | 103 |
| 65-160（I）B | 43.3 | 12.0 | 24 | 69 | 2900 | 4 | 3.0 | 97 |
| 65-200（I） | 50 | 13.9 | 50 | 67 | 2900 | 15 | 3.0 | 176 |
| 65-200（I）A | 47 | 13.1 | 44 | 66 | 2900 | 11 | 3.0 | 166 |
| 65-200（I）B | 43.5 | 12.1 | 38 | 65 | 2900 | 7.5 | 3.0 | 114 |
| 65-250（I） | 50 | 13.9 | 80 | 59 | 2900 | 22 | 3.0 | 235 |
| 65-250（I）A | 46.7 | 13.0 | 70 | 59 | 2900 | 18.5 | 3.0 | 205 |
| 型號 | 流量Q | 揚程 | 效率（%） | 轉速（r/min） | 電機功率（kW） | 必需汽蝕余量（NPSH）r | 重量 | |
| (m3/h) | (L/S) | |||||||
| 80-250（I） | 100 | 27.8 | 80 | 69 | 2900 | 37 | 4.0 | 330 |
| 80-250（I）A | 93.5 | 26.0 | 70 | 68 | 2900 | 30 | 4.0 | 315 |
| 80-250（I）B | 87 | 24.2 | 60 | 66 | 2900 | 22 | 4.0 | 315 |
| 80-315（I） | 100 | 27.8 | 125 | 66 | 2900 | 75 | 4.0 | 675 |
| 80-315（I）A | 95 | 26.4 | 113 | 66 | 2900 | 55 | 4.0 | 535 |
| 80-315（I）B | 90 | 25 | 101 | 65 | 2900 | 45 | 4.0 | 420 |
| 80-315（I）C | 82 | 22.8 | 85 | 63 | 2900 | 37 | 4.0 | 36 |
| 100-100 | 100 | 27.8 | 12.5 | 76 | 2900 | 5.5 | 4.5 | 113 |
| 100-100A | 89 | 47 | 10 | 74 | 2900 | 4 | 4.5 | 91 |
| 100-125 | 100 | 27.8 | 20 | 76 | 2900 | 11 | 4.5 | 169 |
| 100-125A | 89 | 24.7 | 16 | 74 | 2900 | 7.5 | 4.5 | 118 |
| 100-160 | 100 | 27.8 | 32 | 76 | 2900 | 15 | 4.5 | 191 |
| 100-160A | 93.5 | 26.0 | 28 | 74 | 2900 | 11 | 4.5 | 181 |
| 100-160B | 86.6 | 24.1 | 24 | 72 | 2900 | 7.5 | 4.5 | 181 |
| 100-200 | 100 | 27.8 | 50 | 74 | 2900 | 22 | 4.0 | 245 |
| 100-200A | 93.5 | 26.0 | 44 | 73 | 2900 | 18.5 | 4.0 | 215 |
| 100-200B | 87 | 24.2 | 38 | 71 | 2900 | 15 | 4.0 | 193 |
| 100-250 | 100 | 27.8 | 80 | 69 | 2900 | 37 | 4.0 | 345 |
| 100-250A | 93.5 | 26.0 | 70 | 68 | 2900 | 30 | 4.0 | 330 |
| 100-250B | 87 | 24.2 | 60 | 66 | 2900 | 22 | 4.0 | 330 |
| 100-315 | 100 | 27.8 | 125 | 66 | 2900 | 75 | 4.0 | 689 |
| 100-315A | 95 | 26.4 | 113 | 66 | 2900 | 55 | 4.0 | 549 |
| 100-315B | 90 | 25 | 101 | 65 | 2900 | 45 | 4.0 | 439 |
| 100-315C | 82 | 22.8 | 85 | 63 | 2900 | 37 | 4.0 | 385 |
| 100-100（I） | 160 | 44.4 | 12.5 | 73 | 2900 | 11 | 4.5 | 115 |
| 100-125（I） | 160 | 44.4 | 20 | 74 | 2900 | 15 | 4.5 | 168 |
| 100-125（I）A | 140 | 39 | 17 | 72 | 2900 | 11 | 4.5 | 168 |
| 100-160（I） | 160 | 44.4 | 32 | 79 | 2900 | 22 | 5.6 | 210 |
| 100-160（I）A | 140 | 39 | 28 | 76 | 2900 | 18.5 | 5.0 | 210 |
| 100-200（I） | 160 | 44.4 | 50 | 79 | 2900 | 37 | 5.2 | 402 |
| 100-200（I）A | 140 | 39 | 45 | 74 | 2900 | 30 | 4.5 | 395 |
| 100-200（I）B | 100 | 27.8 | 40 | 72 | 2900 | 22 | 4.5 | 360 |
| 100-250（I） | 160 | 44. 4 | 80 | 77 | 2900 | 55 | 4.8 | 560 |
| 100-250（I）A | 140 | 39 | 72 | 72 | 2900 | 45 | 4.5 | 420 |
| 100-250（I）B | 100 | 27.8 | 65 | 70 | 2900 | 37 | 4.5 | 400 |
| 型號 | 流量Q | 揚程 | 效率（%） | 轉速（r/min） | 電機功率（kW） | 必需汽蝕余量（NPSH）r | 重量 | |
| (m3/h) | (L/S) | |||||||
| 100-350 | 100 | 27.8 | 153.6 | 57 | 2900 | 90 | 4.0 | 950 |
| 100-350A | 87 | 24.2 | 142 | 75 | 2900 | 75 | 4.0 | 830 |
| 100-350B | 82 | 22.8 | 135 | 75 | 2900 | 55 | 4.0 | 600 |
| 125-100 | 160 | 44.4 | 12.5 | 82 | 2900 | 11 | 4.0 | 180 |
| 125-100A | 143 | 39.7 | 10 | 77 | 2900 | 7.5 | 4.0 | 125 |
| 125-125 | 160 | 44.4 | 20 | 80 | 2900 | 15 | 4.0 | 220 |
| 125-125A | 143 | 39.7 | 16 | 77 | 2900 | 11 | 4.0 | 210 |
| 125-160 | 160 | 4.4 | 32 | 78 | 2900 | 22 | 4.0 | 265 |
| 125-160A | 150 | 41.7 | 28 | 76 | 2900 | 18.5 | 4.0 | 230 |
| 125-160B | 138 | 38.3 | 24 | 73 | 2900 | 15 | 4.0 | 215 |
| 125-200 | 160 | 44.4 | 50 | 77 | 2900 | 37 | 5.5 | 395 |
| 125-200A | 150 | 41.7 | 44 | 76 | 2900 | 30 | 5.5 | 380 |
| 125-200B | 138 | 38.3 | 37.5 | 75 | 2900 | 22 | 5.5 | 320 |
| 125-250 | 160 | 44.4 | 80 | 75 | 2900 | 55 | 5.5 | 580 |
| 125-250A | 150 | 41.7 | 70 | 74 | 2900 | 45 | 5.5 | 490 |
| 125-250B | 138 | 38.3 | 60 | 73 | 2900 | 37 | 5.5 | 430 |
| 125-315 | 160 | 44.7 | 125 | 70 | 2900 | 90 | 5.5 | 790 |
| 125-315A | 150 | 41.7 | 110 | 70 | 2900 | 75 | 5.5 | 710 |
| 125-315B | 143 | 39.7 | 100 | 69 | 2900 | 75 | 5.5 | 705 |
| 125-315C | 134 | 37.2 | 88 | 67 | 2900 | 55 | 5.5 | 585 |
| 150-125 | 160 | 44.4 | 24 | 76 | 2900 | 11 | 4.0 | 210 |
| 150-125A | 150 | 41.7 | 16 | 77 | 2900 | 7.5 | 4.0 | 130 |
| 150-160 | 160 | 44.4 | 32 | 75 | 2900 | 22 | 4.0 | 270 |
| 150-160A | 150 | 41.7 | 28 | 76 | 2900 | 18.5 | 4.0 | 230 |
| 150-160B | 140 | 39 | 24 | 73 | 2900 | 15 | 4.0 | 220 |
| 150-200 | 200 | 55.6 | 12.5 | 78 | 1450 | 15 | 3.0 | 265 |
| 150-200A | 176 | 49.7 | 10 | 76 | 1450 | 11 | 3.0 | 244 |
| 150-200B | 140 | 39 | 38 | 75 | 1450 | 22 | 4.0 | 275 |
| 150-250 | 200 | 55.6 | 20 | 79 | 1450 | 18.5 | 3.0 | 300 |
| 150-250A | 184.4 | 51.2 | 17 | 78 | 1450 | 15 | 3.0 | 262 |
| 150-250B | 167 | 46.4 | 14 | 76 | 1450 | 11 | 3.0 | 241 |
| 150-315 | 20 | 55.6 | 32 | 78 | 1450 | 30 | 2.5 | 410 |
| 150-315A | 187 | 51.9 | 28 | 77 | 1450 | 22 | 3.5 | 335 |
| 150-315B | 173 | 48.1 | 24 | 76 | 1450 | 18.5 | 3.5 | 315 |
| 150-350 | 160 | 44.4 | 150 | 80 | 2900 | 110 | 5.5 | 970 |
| 型號 | 流量Q | 揚程 | 效率（%） | 轉速（r/min） | 電機功率（kW） | 必需汽蝕余量（NPSH）r | 重量 | |
| (m3/h) | (L/S) | |||||||
| 65-250（I）B | 43.3 | 12.0 | 60 | 58 | 2900 | 15 | 3.0 | 180 |
| 65-315（I） | 50 | 13.9 | 125 | 54 | 2900 | 37 | 3.0 | 350 |
| 65-315（I）A | 46.5 | 12.9 | 110 | 54 | 2900 | 30 | 3.0 | 335 |
| 65-315（I）B | 44.5 | 12.4 | 100 | 53 | 2900 | 30 | 3.0 | 335 |
| 65-315（I）C | 41 | 11.4 | 85 | 51 | 2900 | 22 | 3.0 | 270 |
| 80-100 | 50 | 13.9 | 12.5 | 73 | 2900 | 3 | 3.0 | 63 |
| 80-100A | 44.7 | 12.5 | 10 | 72 | 2900 | 2.2 | 3.0 | 54 |
| 80-125 | 50 | 13.9 | 20 | 72.5 | 2900 | 5.5 | 3.0 | 99 |
| 80-125A | 45 | 12.5 | 16 | 71 | 2900 | 4 | 3.0 | 79 |
| 80-160 | 50 | 13.9 | 32 | 71 | 2900 | 7.5 | 3.0 | 105 |
| 80-160A | 46.7 | 13.0 | 28 | 70 | 2900 | 5.5 | 3.0 | 105 |
| 80-160B | 43.3 | 12.0 | 24 | 69 | 2900 | 4 | 3.0 | 98 |
| 80-200 | 50 | 13.9 | 50 | 67 | 2900 | 15 | 3.0 | 175 |
| 80-200A | 47 | 13.1 | 44 | 66 | 2900 | 11 | 3.0 | 165 |
| 80-200B | 43.5 | 12.1 | 38 | 65 | 2900 | 7.5 | 3.0 | 115 |
| 80-250 | 50 | 13.9 | 80 | 59 | 2900 | 22 | 3.0 | 240 |
| 80-250A | 46.7 | 13.0 | 70 | 59 | 2900 | 18.5 | 3.0 | 210 |
| 80-250B | 43.3 | 12.0 | 60 | 58 | 2900 | 15 | 3.0 | 185 |
| 80-315 | 50 | 13.9 | 125 | 54 | 2900 | 37 | 3.0 | 355 |
| 80-315A | 46.5 | 12.9 | 110 | 54 | 2900 | 30 | 3.0 | 340 |
| 80-315B | 44.5 | 12.4 | 100 | 53 | 2900 | 30 | 3.0 | 340 |
| 80-315C | 41 | 11.4 | 85 | 51 | 2900 | 22 | 3.0 | 275 |
| 80-350 | 50 | 13.9 | 150 | 66 | 2900 | 55 | 3.0 | 570 |
| 80-350A | 44.5 | 12.4 | 142 | 65 | 2900 | 45 | 3.0 | 470 |
| 80-350B | 41 | 11.4 | 135 | 63 | 2900 | 37 | 3.0 | 440 |
| 80-100（I） | 100 | 27.8 | 12.5 | 76 | 2900 | 5.5 | 4.5 | 108 |
| 80-100（I）A | 89 | 24.7 | 10 | 74 | 2900 | 4 | 4.5 | 87 |
| 80-125（I） | 100 100 100 | 27.8 | 20 | 76 | 11 | 4.5 | 163 | |
| 80-125（I）A | 89 | 24.7 | 16 | 74 | 2900 | 7.5 | 4.5 | 113 |
| 80-160（I） | 100 | 27.8 | 32 | 76 | 2900 | 15 | 4.5 | 184 |
| 80-160（I）A | 93.5 | 26.0 | 28 | 74 | 2900 | 11 | 4.5 | 174 |
| 80-160（I）B | 86.6 | 24.1 | 24 | 72 | 2900 | 7.5 | 4.5 | 174 |
| 80-200（I） | 100 | 27.8 | 50 | 74 | 2900 | 22 | 4.5 | 251 |
| 80-200（I）A | 93.5 | 26.0 | 44 | 73 | 2900 | 18.5 | 4.5 | 220 |
| 80-200（I）B | 87 | 24.2 | 38 | 71 | 2900 | 15 | 4.5 | 198 |
| 型號 | 流量Q | 揚程 | 效率（%） | 轉速（r/min） | 電機功率（kW） | 必需汽蝕余量（NPSH）r | 重量 | |
| (m3/h) | (L/S) | |||||||
| 80-250（I） | 100 | 27.8 | 80 | 69 | 2900 | 37 | 4.0 | 330 |
| 80-250（I）A | 93.5 | 26.0 | 70 | 68 | 2900 | 30 | 4.0 | 315 |
| 80-250（I）B | 87 | 24.2 | 60 | 66 | 2900 | 22 | 4.0 | 315 |
| 80-315（I） | 100 | 27.8 | 125 | 66 | 2900 | 75 | 4.0 | 675 |
| 80-315（I）A | 95 | 26.4 | 113 | 66 | 2900 | 55 | 4.0 | 535 |
| 80-315（I）B | 90 | 25 | 101 | 65 | 2900 | 45 | 4.0 | 420 |
| 80-315（I）C | 82 | 22.8 | 85 | 63 | 2900 | 37 | 4.0 | 36 |
| 100-100 | 100 | 27.8 | 12.5 | 76 | 2900 | 5.5 | 4.5 | 113 |
| 100-100A | 89 | 47 | 10 | 74 | 2900 | 4 | 4.5 | 91 |
| 100-125 | 100 | 27.8 | 20 | 76 | 2900 | 11 | 4.5 | 169 |
| 100-125A | 89 | 24.7 | 16 | 74 | 2900 | 7.5 | 4.5 | 118 |
| 100-160 | 100 | 27.8 | 32 | 76 | 2900 | 15 | 4.5 | 191 |
| 100-160A | 93.5 | 26.0 | 28 | 74 | 2900 | 11 | 4.5 | 181 |
| 100-160B | 86.6 | 24.1 | 24 | 72 | 2900 | 7.5 | 4.5 | 181 |
| 100-200 | 100 | 27.8 | 50 | 74 | 2900 | 22 | 4.0 | 245 |
| 100-200A | 93.5 | 26.0 | 44 | 73 | 2900 | 18.5 | 4.0 | 215 |
| 100-200B | 87 | 24.2 | 38 | 71 | 2900 | 15 | 4.0 | 193 |
| 100-250 | 100 | 27.8 | 80 | 69 | 2900 | 37 | 4.0 | 345 |
| 100-250A | 93.5 | 26.0 | 70 | 68 | 2900 | 30 | 4.0 | 330 |
| 100-250B | 87 | 24.2 | 60 | 66 | 2900 | 22 | 4.0 | 330 |
| 100-315 | 100 | 27.8 | 125 | 66 | 2900 | 75 | 4.0 | 689 |
| 100-315A | 95 | 26.4 | 113 | 66 | 2900 | 55 | 4.0 | 549 |
| 100-315B | 90 | 25 | 101 | 65 | 2900 | 45 | 4.0 | 439 |
| 100-315C | 82 | 22.8 | 85 | 63 | 2900 | 37 | 4.0 | 385 |
| 100-100（I） | 160 | 44.4 | 12.5 | 73 | 2900 | 11 | 4.5 | 115 |
| 100-125（I） | 160 | 44.4 | 20 | 74 | 2900 | 15 | 4.5 | 168 |
| 100-125（I）A | 140 | 39 | 17 | 72 | 2900 | 11 | 4.5 | 168 |
| 100-160（I） | 160 | 44.4 | 32 | 79 | 2900 | 22 | 5.6 | 210 |
| 100-160（I）A | 140 | 39 | 28 | 76 | 2900 | 18.5 | 5.0 | 210 |
| 100-200（I） | 160 | 44.4 | 50 | 79 | 2900 | 37 | 5.2 | 402 |
| 100-200（I）A | 140 | 39 | 45 | 74 | 2900 | 30 | 4.5 | 395 |
| 100-200（I）B | 100 | 27.8 | 40 | 72 | 2900 | 22 | 4.5 | 360 |
| 100-250（I） | 160 | 44. 4 | 80 | 77 | 2900 | 55 | 4.8 | 560 |
| 100-250（I）A | 140 | 39 | 72 | 72 | 2900 | 45 | 4.5 | 420 |
| 100-250（I）B | 100 | 27.8 | 65 | 70 | 2900 | 37 | 4.5 | 400 |
| 型號 | 流量Q | 揚程 | 效率（%） | 轉速（r/min） | 電機功率（kW） | 必需汽蝕余量（NPSH）r | 重量 | |
| (m3/h) | (L/S) | |||||||
| 100-350 | 100 | 27.8 | 153.6 | 57 | 2900 | 90 | 4.0 | 950 |
| 100-350A | 87 | 24.2 | 142 | 75 | 2900 | 75 | 4.0 | 830 |
| 100-350B | 82 | 22.8 | 135 | 75 | 2900 | 55 | 4.0 | 600 |
| 125-100 | 160 | 44.4 | 12.5 | 82 | 2900 | 11 | 4.0 | 180 |
| 125-100A | 143 | 39.7 | 10 | 77 | 2900 | 7.5 | 4.0 | 125 |
| 125-125 | 160 | 44.4 | 20 | 80 | 2900 | 15 | 4.0 | 220 |
| 125-125A | 143 | 39.7 | 16 | 77 | 2900 | 11 | 4.0 | 210 |
| 125-160 | 160 | 4.4 | 32 | 78 | 2900 | 22 | 4.0 | 265 |
| 125-160A | 150 | 41.7 | 28 | 76 | 2900 | 18.5 | 4.0 | 230 |
| 125-160B | 138 | 38.3 | 24 | 73 | 2900 | 15 | 4.0 | 215 |
| 125-200 | 160 | 44.4 | 50 | 77 | 2900 | 37 | 5.5 | 395 |
| 125-200A | 150 | 41.7 | 44 | 76 | 2900 | 30 | 5.5 | 380 |
| 125-200B | 138 | 38.3 | 37.5 | 75 | 2900 | 22 | 5.5 | 320 |
| 125-250 | 160 | 44.4 | 80 | 75 | 2900 | 55 | 5.5 | 580 |
| 125-250A | 150 | 41.7 | 70 | 74 | 2900 | 45 | 5.5 | 490 |
| 125-250B | 138 | 38.3 | 60 | 73 | 2900 | 37 | 5.5 | 430 |
| 125-315 | 160 | 44.7 | 125 | 70 | 2900 | 90 | 5.5 | 790 |
| 125-315A | 150 | 41.7 | 110 | 70 | 2900 | 75 | 5.5 | 710 |
| 125-315B | 143 | 39.7 | 100 | 69 | 2900 | 75 | 5.5 | 705 |
| 125-315C | 134 | 37.2 | 88 | 67 | 2900 | 55 | 5.5 | 585 |
| 150-125 | 160 | 44.4 | 24 | 76 | 2900 | 11 | 4.0 | 210 |
| 150-125A | 150 | 41.7 | 16 | 77 | 2900 | 7.5 | 4.0 | 130 |
| 150-160 | 160 | 44.4 | 32 | 75 | 2900 | 22 | 4.0 | 270 |
| 150-160A | 150 | 41.7 | 28 | 76 | 2900 | 18.5 | 4.0 | 230 |
| 150-160B | 140 | 39 | 24 | 73 | 2900 | 15 | 4.0 | 220 |
| 150-200 | 200 | 55.6 | 12.5 | 78 | 1450 | 15 | 3.0 | 265 |
| 150-200A | 176 | 49.7 | 10 | 76 | 1450 | 11 | 3.0 | 244 |
| 150-200B | 140 | 39 | 38 | 75 | 1450 | 22 | 4.0 | 275 |
| 150-250 | 200 | 55.6 | 20 | 79 | 1450 | 18.5 | 3.0 | 300 |
| 150-250A | 184.4 | 51.2 | 17 | 78 | 1450 | 15 | 3.0 | 262 |
| 150-250B | 167 | 46.4 | 14 | 76 | 1450 | 11 | 3.0 | 241 |
| 150-315 | 20 | 55.6 | 32 | 78 | 1450 | 30 | 2.5 | 410 |
| 150-315A | 187 | 51.9 | 28 | 77 | 1450 | 22 | 3.5 | 335 |
| 150-315B | 173 | 48.1 | 24 | 76 | 1450 | 18.5 | 3.5 | 315 |
| 150-350 | 160 | 44.4 | 150 | 80 | 2900 | 110 | 5.5 | 970 |
| 型號 | 流量Q | 揚程 | 效率（%） | 轉速（r/min） | 電機功率（kW） | 必需汽蝕余量（NPSH）r | 重量 | |
| (m3/h) | (L/S) | |||||||
| 150-350A | 150 | 41.7 | 142 | 70 | 2900 | 90 | 5.5 | 790 |
| 150-350B | 140 | 39 | 135 | 76 | 2900 | 75 | 5.5 | 705 |
| 150-400 | 200 | 55.6 | 50 | 75 | 1450 | 45 | 3.5 | 490 |
| 150-400A | 187 | 51.9 | 44 | 74 | 1450 | 37 | 3.5 | 454 |
| 150-400B | 174 | 48.3 | 38 | 73 | 1450 | 30 | 3.5 | 435 |
| 150-400C | 160 | 44.4 | 32 | 71 | 1450 | 22 | 3.5 | 365 |
| 150-250(I) | 200 | 55.6 | 80 | 76 | 2900 | 75 | 4.5 | 702 |
| 150-250(I)A | 187 | 51.9 | 70 | 75 | 2900 | 55 | 4.5 | 561 |
| 150-250(I)B | 173 | 48.1 | 60 | 74 | 2900 | 45 | 4.5 | 460 |
| 150-315(I) | 20 | 55.6 | 125 | 73 | 2900 | 110 | 4.5 | 980 |
| 150-315(I)A | 187 | 51.9 | 110 | 72 | 2900 | 90 | 4.5 | 800 |
| 150-315(I)B | 173 | 48.1 | 95 | 70 | 2900 | 75 | 4.5 | 724 |
| 200-200 | 200 | 55.6 | 12.5 | 78 | 1450 | 15 | 3.0 | 265 |
| 200-200A | 179 | 49.7 | 10 | 76 | 1450 | 11 | 3.0 | 244 |
| 200-250 | 200 | 55.6 | 20 | 79 | 1450 | 18.5 | 3.0 | 305 |
| 200-250A | 184.4 | 51.2 | 17 | 78 | 1450 | 15 | 3.0 | 267 |
| 200-250B | 167 | 46.4 | 14 | 76 | 1450 | 11 | 3.0 | 246 |
| 200-315 | 200 | 55.6 | 32 | 78 | 1450 | 30 | 3.5 | 417 |
| 200-315A | 189 | 51.9 | 28 | 77 | 1450 | 22 | 3.5 | 342 |
| 200-315B | 173 | 48.1 | 24 | 76 | 1450 | 18.5 | 3.5 | 322 |
| 200-400 | 200 | 55.6 | 50 | 75 | 1450 | 45 | 3.5 | 498 |
| 200-400A | 187 | 51.9 | 44 | 74 | 1450 | 37 | 3.5 | 462 |
| 200-400B | 174 | 48.6 | 38 | 73 | 1450 | 30 | 3.5 | 443 |
| 200-400C | 160 | 44.4 | 32 | 71 | 1450 | 22 | 3.5 | 373 |
| 200-200(I) | 400 | 111.1 | 12.5 | 80 | 1450 | 22 | 4.0 | 382 |
| 200-200(I)A | 358 | 99.4 | 10 | 78 | 1450 | 18.5 | 4.0 | 346 |
| 200-250(I) | 400 | 111.4 | 20 | 80 | 1450 | 30 | 4.0 | 475 |
| 200-250(I)A | 358 | 99.6 | 14 | 78 | 1450 | 22 | 4.0 | 405 |
| 200-250(I)B | 322 | 89.4 | 13 | 75 | 1450 | 18.5 | 4.0 | 387 |
| 200-315(I) | 400 | 111.4 | 32 | 80 | 1450 | 55 | 4.0 | 675 |
| 200-315(I)A | 374 | 103.9 | 28 | 79 | 1450 | 45 | 4.0 | 560 |
| 300-315(I)B | 346 | 96.1 | 24 | 78 | 1450 | 37 | 4.0 | 535 |
| 200-400(I) | 400 | 111.4 | 50 | 81 | 1450 | 75 | 4.0 | 830 |
| 200-400(I)A | 374 | 103.9 | 44 | 80 | 1450 | 75 | 4.0 | 830 |
| 200-400(I)B | 346 | 96.1 | 38 | 78 | 1450 | 55 | 5.0 | 685 |
| 200-400(I)C | 320 | 88.9 | 32 | 76 | 1450 | 45 | 5.0 | 580 |
| 型號 | 流量Q | 揚程 | 效率（%） | 轉速（r/min） | 電機功率（kW） | 必需汽蝕余量（NPSH）r | 重量 | |
| (m3/h) | (L/S) | |||||||
| 250-250 | 550 | 152.8 | 20 | 82 | 1450 | 45 | 5.0 | 620 |
| 250-250A | 500 | 139 | 17 | 80 | 1450 | 37 | 5.0 | 550 |
| 250-235 | 500 | 139 | 12.5 | 78 | 1480 | 22 | 4.5 | 410 |
| 250-300 | 500 | 139 | 20 | 78 | 1480 | 37 | 4.5 | 550 |
| 250-315 | 550 | 152.8 | 32 | 80 | 1450 | 75 | 5.5 | 890 |
| 250-315A | 500 | 139 | 28 | 78 | 1450 | 55 | 5.5 | 690 |
| 250-315B | 450 | 125 | 24 | 74 | 1450 | 45 | 5.5 | 620 |
| 250-400 | 500 | 139 | 50 | 72 | 1480 | 90 | 4.5 | 1530 |
| 300-235 | 720 | 200 | 18 | 81 | 1450 | 55 | 5.0 | 1075 |
| 300-235A | 600 | 166 | 15 | 79 | 1450 | 45 | 5.0 | 970 |
| 300-235B | 540 | 150 | 12.8 | 78 | 1450 | 37 | 5.0 | 925 |
| 300-250 | 720 | 200 | 20 | 83 | 1450 | 55 | 6.0 | 1085 |
| 300-250A | 600 | 166 | 17 | 81 | 1450 | 45 | 6.0 | 980 |
| 300-300 | 720 | 200 | 28 | 82 | 1480 | 75 | 5.0 | 1230 |
| 300-300A | 600 | 166 | 24 | 80 | 1480 | 75 | 5.0 | 1095 |
| 300-300B | 540 | 150 | 21 | 78 | 1480 | 55 | 5.0 | 980 |
| 300-315 | 720 | 200 | 32 | 84 | 1480 | 90 | 4.5 | 1350 |
| 300-315A | 650 | 180 | 28 | 80 | 1480 | 75 | 4.5 | 1240 |
| 300-315B | 580 | 151 | 24 | 78 | 1480 | 55 | 4.5 | 1100 |
| 300-380 | 720 | 200 | 44 | 84 | 970 | 132.0 | 5.0 | 1900 |
| 300-380A | 666 | 185 | 38 | 80 | 970 | 110.0 | 5.0 | 1700 |
| 300-380B | 614 | 170.6 | 32 | 78 | 970 | 90.0 | 5.0 | 1530 |
| 300-390 | 720 | 200 | 18 | 81 | 980 | 55 | 5.0 | 1300 |
| 300-390A | 600 | 167 | 15 | 79 | 980 | 45 | 5.0 | 1220 |
| 300-390B | 540 | 150 | 12.5 | 77 | 980 | 37 | 5.0 | 1100 |
| 300-400 | 600 | 166 | 50 | 78 | 1480 | 110 | 5.0 | 1500 |
| 300-480 | 720 | 200 | 28 | 81 | 980 | 75 | 5.0 | 1500 |
| 300-480A | 600 | 166 | 24 | 80 | 980 | 75 | 5.0 | 1280 |
| 300-480B | 540 | 150 | 21 | 79 | 980 | 55 | 5.0 | 1180 |
| 350-235 | 800 | 222 | 12.5 | 83 | 1480 | 37 | 4.5 | 1050 |
| 350-300 | 800 | 222 | 20 | 82 | 1480 | 55 | 4.5 | 1230 |
| 350-315 | 800 | 222 | 32 | 84 | 1480 | 90 | 4.5 | 1650 |
| 350-400 | 800 | 222 | 50 | 83 | 1480 | 160 | 4.5 | 1950 |
| 400-300 | 1080 | 300 | 20 | 78 | 1480 | 90 | 6.0 | 1570 |
| 400-315 | 1080 | 300 | 32 | 76 | 1480 | 132 | 6.0 | 1880 |
| 500-300 | 1200 | 333 | 20 | 80 | 1480 | 110 | 6.0 | 1800 |
| 500-315 | 1200 | 333 | 32 | 78 | 1480 | 160 | 6.0 | 2070 |
相關產品
相關文章
