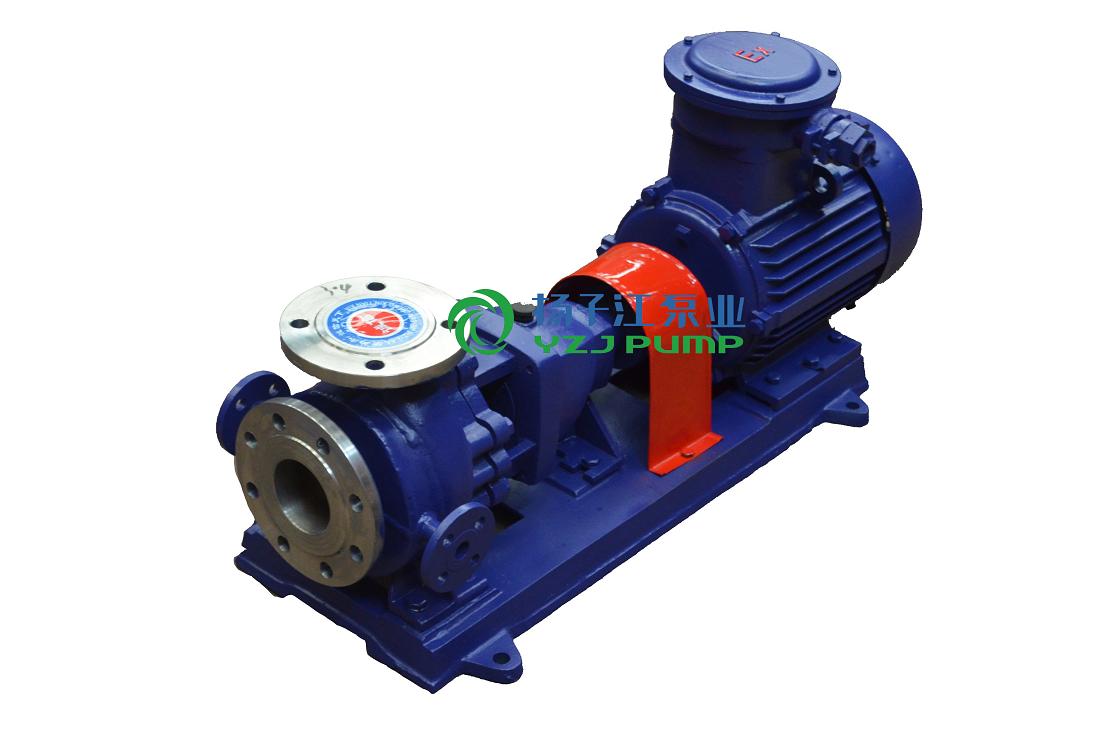

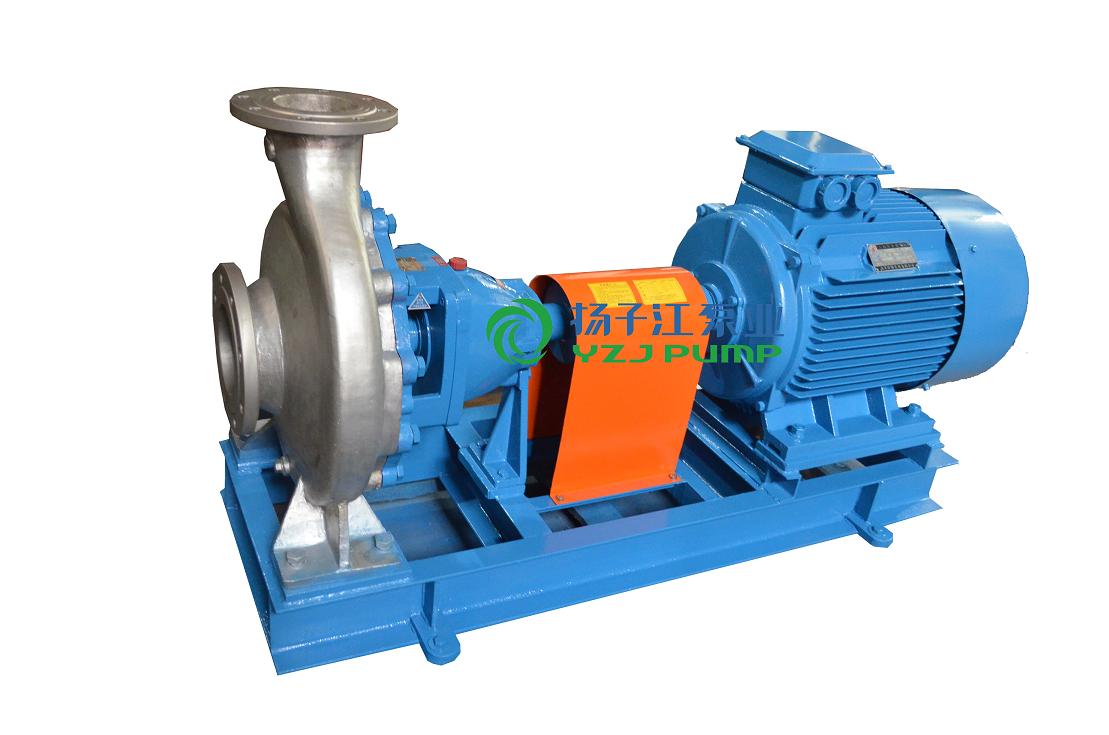

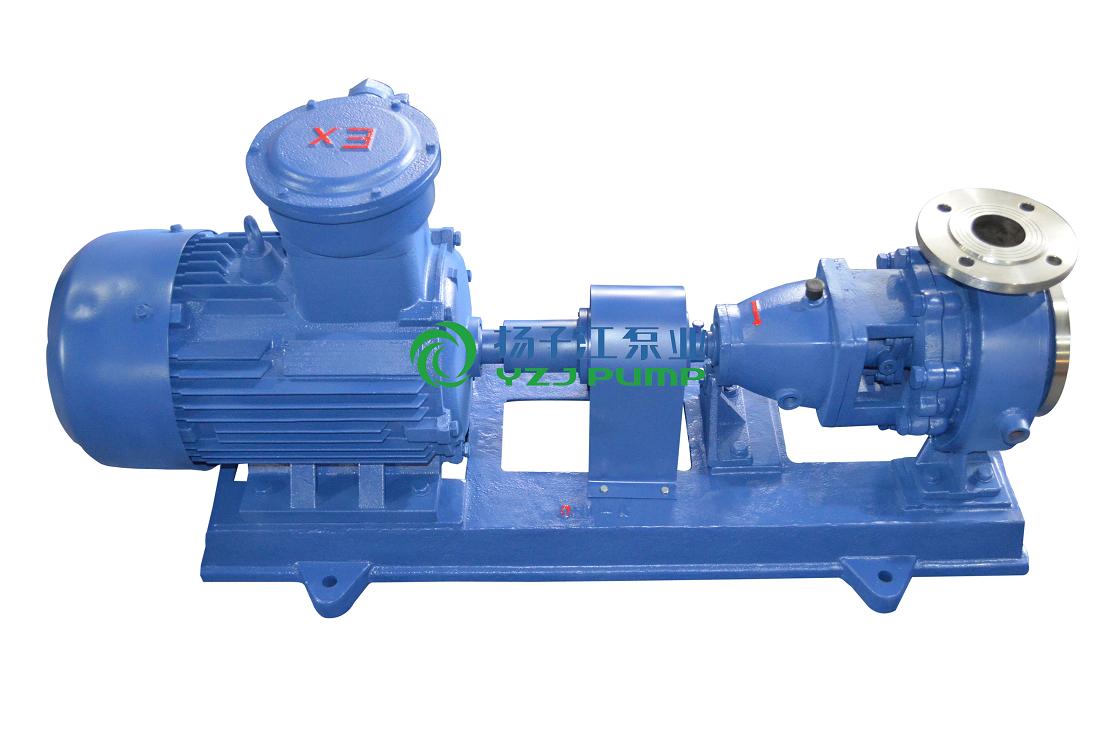

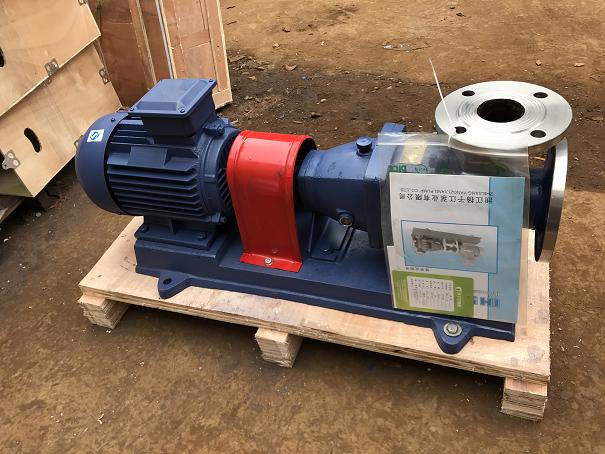

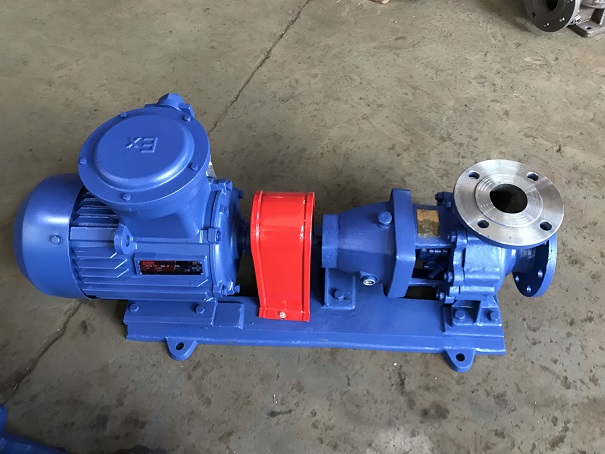

IH型臥式不銹鋼化工離心泵

流量Q：6.3～400m3/h

揚程H：5～132m

轉速n：2900、1450r/min

配帶功率：0.55～110KW

進口直徑：50～200mm

高工作壓力：1.6Mpa

IH型化工泵有29個基本型，其中22個雙速（2900、1450r/min）經過A、B兩種型式的葉輪直徑切割變型后，達112個規格。

說明書下載離心泵系列實物圖標牌合格證產品視頻

下一個[SFB、SFBX不銹鋼耐腐蝕離心泵]上一個：[PBG型屏蔽式管道泵]

IH型不銹鋼化工離心泵概述

IH型不銹鋼化工離心泵是單級單吸懸臂式離心泵，其標記額定性能點和尺寸等效果用國際標準IS02858-1975（E），是一種用以取代F型耐腐蝕泵更新?lián)Q代的節能產品，該系列化工離心泵根據節能型泵的性能、技術要求和試驗方法等而設計，它是我國推廣的節能泵類產品之一。是浙江揚子江泵業有限公司科技人員聯合國內水泵專家選用國內優秀水力模型設計開發。供吸送清水及物理化學性質類似水不含固體顆粒的液體。廣泛用于工農業城市排水、消防供水等。供輸送20℃～105℃的腐蝕性介質或物理、化學性能類似于水的介質。

IH型不銹鋼化工離心泵產品特點

IH型不銹鋼化工離心泵具有水利性能布局合理、可靠，體積小，質量輕，抗汽蝕性能好，電耗低，使用檢修方便，工作效率高等優點。IH型單級單吸離心泵為臥式結構，其結構設計基本能滿足所有管道安裝。

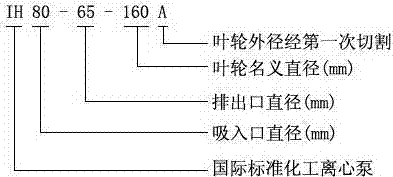

IH型不銹鋼化工離心泵型號意義

IH型不銹鋼化工離心泵結構特點

IH型不銹鋼化工離心泵泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。懸架部件通過止口固定固定在中間支架上，并用懸架支架支撐在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。只需拆下聯軸器的中間聯接件，即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。不銹鋼化工離心泵的旋轉方向：泵通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針方向旋轉。

1	泵體	7	軸鍵
2	葉輪螺母	8	填料環
3	制動墊母	9	填料
4	密封	10	填料壓蓋
5	葉輪	11	懸架軸承部件
6	泵蓋	12	軸

IH型不銹鋼化工離心泵泵的旋轉方向

IH型不銹鋼化工泵通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針方向旋轉。

IH型不銹鋼化工離心泵性能范圍

流量Q：6.3～400m3/h

揚程H：5～132m

轉速n：2900、1450r/min

配帶功率：0.55～110KW

進口直徑：50～200mm

高工作壓力：1.6Mpa

IH型化工泵有29個基本型，其中22個雙速（2900、1450r/min）經過A、B兩種型式的葉輪直徑切割變型后，達112個規格。

IH型不銹鋼化工離心泵使用條件

IH型不銹鋼化工泵的高工作設計壓力為1.6兆帕。介質溫度不高于80℃。需要時采用雙端面密封冷卻裝置，可輸送介質溫度為20℃～+280℃。

注：用戶可根據被輸送介質的腐蝕性程度對泵的過流部分主要零件選用不同材料。

IH型不銹鋼化工離心泵泵的軸封型式

填料密封：泵蓋內設有填料函，采用軟填料密封，填料函內可通入有一定壓力的水，供密封冷卻，潤滑、清洗用。

機械密封：單端面機械密封和雙端面機械密封兩種型式，密封腔內通入一定壓力的水，沖洗磨擦兩端面，同時起冷卻作用。

泵的密封型式采用填料密封或機械密封，由用戶根據需要適用，同時根據需要允許采用適合于ISO3069規定的密封空腔尺寸和其他結構的軸封型式，如帶波紋管的機械密封和付葉輪密封等等。

IH型化工泵輸送介質溫度為-20℃～105℃，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為20℃～+280℃。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。

IH型不銹鋼化工離心泵性能參數

型號	轉速	流量(m3/h)	流量(L/S)	揚程 (m)	效率 (%)	軸功率 (Kw)	配用功率			汽蝕余量	重量 (kg)
							介質密度
							1.0	1.35	1.85
IH50-32-125	2900	12.5	3.47	20	51	1.33	2.2	3.0	4.0	2.0	45
IH50-32-125	1450	6.3	1.74	5.0	45	0.19	0.55	0.55	0.55	2.0	45
IH50-32-160	2900	12.5	3.47	32	46	2.37	3.0	4.0	5.5	2.0	49
IH50-32-160	1450	6.3	1.74	8.0	40	0.34	0.55	0.75	1.1	2.0	49
IH50-32-200	2900	12.5	3.47	50	39	4.36	5.5	7.5	11	2.0	59
IH50-32-200	1450	6.3	1.74	12.5	33	0.65	1.1	1.1	1.5	2.0	59
IH50-32-250	2900	12.5	3.47	80	33	8.25	11	15	18.5	2.0	93
IH50-32-250	1450	6.3	1.74	20	27	1.27	2.2	2.2	3.0	2.0	93
IH65-50-125	2900	25	1.53	2.0	62	2.2	3.0	4.0	5.5	2.0	47
IH65-50-125	1450	12.5	6.94	5.0	55	0.31	0.55	0.55	0.75	2.0	47
IH65-50-160	2900	25	2.78	32	57	3.82	5.5	7.5	11	2.0	53
IH65-50-160	1450	12.5	6.94	8.0	51	0.53	0.75	1.1	1.5	2.0	53
IH65-40-200	2900	25	2.92	50	52	6.55	11	11	15	2.0	63
IH65-40-200	1450	12.5	6.94	12.5	46	0.93	1.5	2.2	2.2	2.0	63
IH65-40-250	2900	25	2.92	80	46	46	15	3.0	30	2.0	99
IH65-40-250	1450	12.5	6.94	20	39	39	2.2	37	4.0	2.0	99
IH65-40-315	2900	25	3.06	125	39	39	30	5.5	55	2.0	116
IH65-40-315	1450	12.5	6.94	32.0	33	33	5.5	5.5	7.5	2.0	116
IH80-65-125	2900	50	13.9	20	69	3.95	5.5	7.5	11	3.0	52
IH80-65-125	1450	25	6.94	5.0	64	0.53	0.75	1.1	1.5	2.5	52
IH80-65-160	2900	50	13.9	32	67	6.5	11	11	15	2.3	57
IH80-65-160	1450	25	6.94	8.0	62	0.88	1.5	1.5	2.2	2.3	57
IH80-50-200	2900	50	13.9	50	63	10.8	15	18.5	30	2.5	65
IH80-50-200	1450	25	6.94	12.5	54	0.83	1.1	1.5	2.2	2.0	65
IH80-50-250	2900	50	13.9	80	58	18.8	30	37	45	2.5	103
IH80-50-250	1450	25	6.94	20	52	2.62	4.0	5.5	7.5	2.0	103
IH80-50-315	2900	50	13.9	125	52	32.73	45	55	75	2.0	121
IH80-50-315	1450	25	6.94	32	48	4.54	7.5	7.5	11	2.0	121
IH100-80-125	2900	100	27.8	20	73	7.47	11	15	18.5	4.5	57
IH100-80-125	1450	50	13.9	5.0	68	1.0	1.5	2.2	3.0	3.5	57
IH100-80-160	2900	100	27.8	32	73	11.9	15	22	30	4.3	87
IH100-80-160	1450	50	13.9	8.0	69	1.58	2.2	3.0	4.0	3.4	87
IH100-65-200	2900	100	27.8	50	72	18.9	30	37	45	3.9	96
IH100-65-200	1450	50	13.9	12.5	68	2.5	3.0	4.0	5.5	2.5	96
IH100-65-250	2900	100	27.8	80	68	32.0	45	55	75	3.6	115
IH100-65-250	1450	50	13.9	20	63	4.3	5.5	7.5	11	2.5	115
IH100-65-315	2900	100	55.6	125	62	54.9	75	90	132	3.2	166
IH100-65-315	1450	50	27.8	32	58	7.5	11	15	18.5	2.0	166
IH125-100-200	2900	200	55.6	50	77	35.4	45	55	90	5.0	99
IH125-100-200	1450	100	27.8	12.5	73	4.66	7.5	11	15	2.9	99
IH125-100-250	2900	200	55.6	80	75	58.1	11	110	132	4.5	151
IH125-100-250	1450	100	27.8	20	72	7.56	132	15	18.5	2.3	151
IH125-100-315	2900	200	55.6	125	72	94.56	18.5	160	220	4.5	166
IH125-100-315	1450	100	27.8	32	65	13.41	18.5	22	30	2.8	166
IH125-100-400	1450	100	27.8	50	55	14.74	18.5	30	37	2.5	211
IH150-125-250	1450	200	55.6	20	77	14.1	30	30	37	2.5	165
IH150-125-315	1450	200	55.6	32	75	23.2	30	37	55	2.8	196
IH150-125-400	1450	200	55.6	50	70	38.9	55	75	90	2.8	238
IH200-150-250	1450	400	111.1	20	77	28.3	37	55	75	2.5	195
IH200-150-315	1450	400	111	32	79	44.1	55	75	110	4.0	269
IH200-150-400	1450	400	111	50	78	39.8	90	132	160	3.5	290

IH型不銹鋼化工離心泵安裝

一、IH型不銹鋼化工離心泵的安裝是否合理，對泵的正常運行和使用壽命有很重要的影響，所以安裝前必須仔細校正，不得草率，泵的外形及安裝尺寸。

二、必須保證泵在工作時不超過其允許汽蝕余量。泵的吸上高度（或倒灌高度）必須根據泵的汽蝕余量特性，管路阻力損失特性及高溫水的吸入液面壓力來確定。

1、泵吸上使用情況下，應在吸入管路上裝上底閥，并在出口管路上設置壤液螺孔或閥門，以供起動前灌泵之用。

2、泵倒灌使用情況下，應在吸入管路上裝上閥門和過濾器，以免雜物進入。

三、吸入和吐出管路應該另有支架，不能用作支承。

四、安裝的地點，應便于巡回檢查和檢修。

五、IH型不銹鋼化工離心泵安裝順序：

1、將機組放在埋有地腳螺栓的基礎上，在底座和基礎之間放置成對的楔墊作找正之用。

2、松開聯軸器。用水平儀分別放在泵軸或底座上，通過調整禊墊，找正機組的水平后，適當擰緊地腳螺栓，以防走動。

3、用混凝土灌注底座和地腳螺檢孔。

4、待混凝土干涸后，應擰緊地腳螺栓，并重新檢查泵軸的氷平度。

5、在接好管路及確定原動機轉動方向以后，接上聯軸器，再核對一遍軸的同心度，測量聯軸器的外園上下，左右的差異不得超過0.1mm,兩聯軸器端面間隙，在一周內大和小的間咪差不得超過0.3mm.

6、在機組實際運行3 — 4小時后作后檢查，如無不良現象，則認為安裝合格。

IH型不銹鋼化工離心泵起動前準備

1、IH型不銹鋼化工泵起動前要把泵和現場清理千凈。

2、檢查托架內潤滑油量是否適量（油面在油位計中心線2mm左右）油位計是否完好。

3、未接聯軸器前檢查原動機的轉向，與泵的轉向箭頭一致后，接好聯軸器。

4、在裝好機械密封或填料和聯軸器后可方使地用手轉動泵軸，應無碰擦現象，并將聯軸器的防護罩安裝好。

5、IH型不銹鋼化工泵在吸上情況下使用，起動前應灌泵或抽真空；泵在倒灌情況下使用，起動前應用所輸送液體將泵灌滿，驅除泵中的空氣后，將吐出管的閘閥關閉。

6、IH型不銹鋼化工泵起動前檢查基礎螺檢有無松動。壓蓋是否歪斜，以及潤滑油和冷卻水的供應情況。

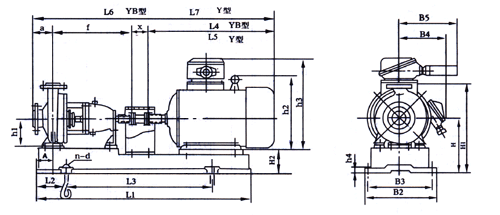

IH型不銹鋼化工離心泵外形尺寸圖

產品型號	電機型號功率(Kw)	外形及安裝尺寸
		A	L1	L2	L3	L4	a	f	X	L5	B2	B3	B4/B5	h1	h2/h2'	h3	H	H1	H2	n-d
IH50-32-125	YB801-4/0.55		820	150	540	330	80	385	100	895	360	320	150/225	112	170/325	25	197	317	442	4-φ19
	YB802-2/1.1
	YB90S-2/1.5	80				360				925			155/225		190/340
	YB90L-2/2.2		920	170	600	385				950	390	350				30			447
	YB100L-2/3.0					430				995			180/225		245/370				467
IH50-32-160	YB801-4/0.55		820	150	540	330	80	385	100	895	360	320	150/225	132	170/325	25	217	377	462	4-φ19
	YB802-4/0.75															25
	YB90S-4/1.1					360				925			155/225		190/340	25			467
	YB90L-2/2.2	80	920	170	600	385				950	390	350				30
	YB100L-2/3.0					430				995			180/225		245/370	30			482
	YB112M-2/4.0					460				1025			190/225		265/385	30			490
	YB132S1-215.5		1020	190	660	510				1070	450	400	210/240		315/430	60			510	4-φ24
IH50-32-200	YB801-4/0.55	80	820	150	540	330	80	385	100	895	360	320	150/225	160	1701325	30	245	425	490	4-φ19
	YB802-4/0.75
	YB90S-4/I.I					360				925			155/225		190/340	25			495
	YB90L-4/1.5		920	170	600	380				950	390	350				30
	YB112M-2/4.0					460				1025			1901225		265/385	30			518
	YB132S1-215.5		1020	190	660	510				1075	450	400	210/240		3151430	30	260	440	543	4-φ24
	YB132S2-2/7.5															30
	YB160M1-2/11		1140	210	740	655				1220	490	440	255/240		385/485	30			585
IH50-32-250	YB90S-4/1.1	95	1020	190	660	360	100	500	100	1060	450	400	155/255	180	1901340	30	265	490	515	4-φ24
	YB90L-4/1.5					385				1085
	YB100L1-4/2.2					430				1130			1801225		245/370				535
	YB100L2-4/3.0
	YB132S2-2/7.5		1140	210	740	510				1210	490	440	210/240		315/430		280	525	578
	YB160M1-2/11		12K	225	840	655				1355	540	490	255/240		385/485		300		625
	YB160M2-2/15
	YB160L-2/18.5					695				1395
	YB180M1-2/22					730				1430			2851240		4301525				645

產品型號	電機型號功率(Kw)	外形及安裝尺寸
		A	L1	L2	L3	L4	a	f	x	L5	B2	B3	B4/B5	h1	h2/h2'	h3	H	H1	H2	n-d
IH65-50-125	YB801-4/0.55	80	820	150	540	330	80	385	100	895	360	320	150/225	112	170/325	25	197	337	442	4-φ19
	YB802-4/0.75
	YB90L-2/2.2		920	170	600	385				950	390	350	155/225		190/340	30			447
	YB100L-2/3.0					430				995			180/225		245/370				467
	YBI12M-2/4.0					460				1025			190/225		265/385				495
	YB132S1-2/5.5		020	190	660	510				1075	450	400	210/240		315/430				490	4-φ24
IH65-50-160	YB801-4/0.55	80	820	150	540	330	80	385	100	895	360	320	150/225	132	170/325	25	217	377	462	4-φ19
	YB802-4/0.75
	YB90S-4/1.1					360				925			155/225		190/340				467
	YB90L-4/1.5		920	170	600	385				950	390	350				30
	YB100L-2/3.0					430				995			180/225		245/370				487
	YB112M-2/4.0					460				1025			190/225		265/385				490
	YB132S1-2/5.5		1020	190	660	510				1075	450	400	210/240		315/430	30	212	372	515	4-φ24
	YB132S-2/7.5
	YB160M1-2/11		140	210	740	655				1220	490	440	255/240		385/485				557
IH65-40-200	YB802-4/0.75	80	920	170	600	330	100	385	100	915	390	350	150/225	160	170/325	30	245	425	490	4-φ19
	YB90S-4/1.1					360				945			155/225		190/340				495
	YB90L-4/1.5					385				970
	YB100L1-4/2.2					430				1015			180/225		245/370				515
	YB132S1-2/5.5		1020	190	660	510				1095	450	400	210/240		315/430	30	260	425	543	4-φ24
	YB132S1-2/7.5
	YB160M1-2/11		1140	210	740	655				1240	490	440	255/240		385/485			440	585
	YB160Mr2/15
IH65-40-250	YB90S-4/1.1		1020	190	660	360	100	500	100	1060	450	400	155/225		190/340		265	490	515	4-φ24
	YB90L-4/I.5					385				1080
	YB100L1-4/2.2									1130			180/225		245/370				535
	YB100L1-4/3.0					430
	YB112M-4/4.0					460				1160			190/225		265/385	30			538
	YB160M1-2/11	95	1270	225	840	655				1355	540	490	255/240	180	385/485		300	525	625
	YB160M-2/15
	YB160L-2/18.5					695				1395
	YB180M-2/22					730				1420			285/240		430/525				645
	YB200L1-2/30		1420	250	940	803				1503	610	550	310/290		475/590	40	320	545	710	4-φ28
IH65-40-315	YB100L-4/3.0	95	1140	210	740	430	125	500	100	1155	490	440	180/225		245/370	30	300	550	570	4-φ24
	YB112M-4/4.0					460				1185			190/225		265/385				573
	YB132S-4/5.5					510				1235			210/240		315/430				598
	YB132M-4/7.5					550				1275
	YB160M-4/11		1270	225	840	655				1380	540	490	255/240		385/485		320	570	645
	YB160M-2/15													200
	YB160L-2/18.5					695				1420
	YB180M-2/22					730				1455			285/240		430/525				665
	YB200L1-2/30		1420	250	940	803				1528	610	550	310/290		475/590	40	340	590	730	4-φ28
	YB200L-2/37
	YB225M-2/45					840				1565			345/290		530/615

產品型號	電機型號功率(Kw)	外形及安裝尺寸
		A	L1	L2	L3	L4	a	f	X	L5	B2	B3	B4/B5	h1	H2/h2'	h3	H	H1	H2	n-d
IH80-65-125	YB801-4/0.55	80	820	150	540	330	100	385	100	915	360	320	150/225		170/325	25	217	377	462	4-φ19
	YB802-4/0.75
	YB90S-4/1.1					360				945			155/225		190/340				467
	YB90L-4/1.5		920	170	600	380				970	390	350
	YB100L-2/3.0					430				1015			180/225	132	245/370	30			487
	YB112M-2/4.0					460				1045			190/225		265/385				490
	YB132S1-2/5.5		1020	190	660	510				1095	450	400	210/240		315/430				515	4-φ24
	YB132S2-2/7.5
	YB160M1-2/11		1140	210	740	655				1240	490	440	255/240		385/485		232	392	557
IH80-65-160	YB802-4/0.75		920	170	600	330	100	385	100	915	390	350	150/225		170/325	25	245	425	490	4-φ19
	YB90S-4/1.1					360				945			155/225		190/340				495
	YB90L-4/1.5					385				970
	YB100L1-4/2.2					430				1015			180/225		245/370				515
	1喝132S1-2/5.5	80	1020	190	660	510				1095	450	400	210/240	160	315/430	30			543	4-φ24
	YB132S2-2/7.5
	YB160MI-2/II		1140	210	740	655				1240	490	440	255/240		385/485		260	440	585
	YB160M2-2/15
IH80-50-200	YB90S-4/1.1	80	920	170	600	360	100	385	100	945	390	350	155/225		190/340		245	445	495	4-φ18.5
	YB90L-4/1.5					385				970
	YB100L1-4/2.2					430				1015			180/225		245/370				515
	YB100L2-4/3.0
	YBI12M-4/4.0					460				1045			190/225		265/385				518
	YB132S2-2/7.5		1020	190	660	510				1095	450	400	210/240	160	315/430	30			543	4-φ24
	YB160MI-2/11		1140	210	740	655				1240	490	440	255/240		385/485		260	460	585
	YB160M2-2/15									1280
	YB160L-2/18.5					695
	YB180M-2/22					730				1315			285/240		430/525		260	460	605
IH80-50-250	YB100L1-4/2.2	95	1020	190	660	430	125	500	100	1155	450	400	180/225		245/370		265	490	535	4-φ24
	YB100L2-4/3.0
	YB112M-4/4.0					460				1185			190/225		265/385			505	538
	YB1325-415.5		1140	210	740	510				1235	490	440	210/240		315/430	30	280		578
	YB132M-4/7.5					550				1275
	YB160M2-2/15		1270	225	840	655				1380	540	490	255/240	180	385/485		300	525	625
	YB160L-2/18.5					695				1420
	YB180M-2/22					730				1455			285/240		430/525				645
	YB200L1-2/30		1420	250	940	803				1528	610	550	310/290		475/590	40	320	545	715	4-φ28
	YB200L1-2/37
	YB225M-2/45					840				1565			345/290		530/615				730
IH80-50-315	YB112M-4/4.0		1140	210	740	460	125	500	100	1135	490	440	190/225		265/385	30	325	605	598	4-φ24
	YB132S-4/5.5					510				1235			210/240		315/430				623
	YB132M-4/7.5					550				1275
	YB160M-4/11		1270	225	840	655				1380	540	490	255/240		385/485	40	345	625	670
	YB160L-4/15					695				1420
	YB200L1-2/30	95	1420	250	940	803				1528	610	550	310/290	225	475/590		365	645	755	4-φ28
	YB200L2-2/37
	YB225M-2/45					840				1565			345/290		530/615	40
	YB250M-2/55		1620	290	1060	935				1660	660	600	385/330		575/740		385	665	875
	YB280S-2/75		1820	320	120c	1010				1735	730	670	410/330		640/800		385	665	905

產品型號	電機型號功率(Kw)	外形及安裝尺寸
		A	L1	L2	L3	k	a	f	X	L5	B2	B3	B4/B5	h1	H2/h2'	h3	H	H1	H2	n-d
IH100-80-125	YB802-4/0.75	95	920	170	600	330				915	390		150/225		170/325	30	245	425	490	4-φ19
	YB90S-4/1.1					360				945			155/225		190/340				495
	YB90L-4/1.5					385				970		350
	YBI00L1-4/2.2					430				：015			180/225		245/370				515
	YB100L-4/3.0
	YBI12M-4/4.0					460	100	385	100	1045			190/225	160	265/385				518
	YB132S1-2/5.5		1020	190	660	510				1095	450	400	210/240		315/430		245	425	543	4-φ24
	YB132S2-2/7.5
	YB160M1-2/11		1140	210	740	655				1240	490	440	255/240		385/485	30	260	440	585
	YB160M2-2/15
IH100-80-160	YB90L-4/1.5	95	1020	190	660	385	100	500	100	1085	450	400	155/225		190/340		245	445	495	4-φ24
	YB100L1-4/2.2					430				1130			1801225		245/370				515
	YB100L2-4/3.0
	YB112M-4/4j0					460				1160			1901225		3651385				518
	YB132S-2/7.5		1140	210	740	510				1210	490	440	210/240		315/430	30	260	460	558
	YB160M1-2/11		1270	225	840	655				1355	540	490	255/240	160	385/485		280	480	605
	YB160M2-2/15
	YB160L-2/18.5					695				1395
	YB180M-2/22					730				1430			285/240		430/525				625
	YB200L1-2/30		142C	250	940	803				1503	610	550	310/290		475/590	40	300	500	690	4-φ28
IH100-65-200	YB100L1-4/2.2	95	1140	210	740	430	100	500	140	1170	490	440	1801225		245/370	30	280	505	550	4-φ24
	YB100L-4/3.0
	YB112M-4/4.0					460				1200			1901225		265/385				553
	YB132S-415.5					510				1250			210/240		315/430				578
	YB132M-4/7.5					550				1290
	YB160M-2/15		1270	225	840	655				1395	540	490	255/240	160	385/485			525	625
	YB160L-2/18.5					695				1435
	YB180M-2/22					730				1470			285/240		430/525	40			645
	YB200L1-2/30		1420	250	940	803				1543	610	550	310/290		475/590		300	545	710	4-φ28
	YB200L2-2/37
	YB225M-2/45					340				158C			3451290		530/615		320	545	710
IH100-65-250	YB100L2-4/3.0	110	1140	210	740	430	125	500	140	1195	490	440	1801225		2451370	30	300	550	570	4-φ24
	YBI12M-4/4.0					460				1225			190/225		265/385				573
	YB13252-4/5.5					510				1275			210/240		315/430				598
	YB132M-4/7.5					550				1315
	YB160M-4/11		127C	225	840	665				1420	540	490	255/240		385/485		320	570	645
	YB160L1-4/15					695				1460
	YB180M-2/22					730				1495			285/240	200	4301525				665
	YB200L1-2/30		1420	250	940	803				1570	610	550	310/290		475/590		340	590	736	4-φ28
	YB200L2-2/37
	YB225M-2/45					870				1635			345/290		530/615	40	340	590	750
	YB250M-2/55		1620	290	1060	935				170C	660	600	385/290		575/740		360	610	850
	YB280S-2/75		1820	320	1200	101(				1775	730	670	410/330		640/800		360	610	880

產品型號	電機型號功率(Kw)	外形及安裝尺寸
		A	L1	L2	L3	k	a	f	X	L5	B2	B3	B4/B5	h1	h2/h2'	h3	H	H1	H2	n-d
IH100-65-315	YB132S-4/5.5	110	1270	225	840	510	125	530	140	1305	540	490	210/240		315/430	30	345	625	643	4-φ24
	YB132M-4/7.5					550				1345
	YB160M-4/11					655				1450			255/240		385/485				670
	YB160L-4/15		1420	250	940	695				1490	610	550				40	365	645	670	4-φ28
	YB180M-4/18.5					730				1525			285/240		430/525				710
	YB200L2-2/37												310/290	225	47S/590				755
	YB225M-2/45		1620	290	1060	870				1665	660	600	345/290		S30/615				755
	YB250M-2/55					935				1730			38S/330		575/740		385	665	875
	YB280S-2/75		1820	320	120C	1010				1805	730	670	410/330		640/800		385	665	905
	YB280M-2/90					1060				1855
IH125-100-200	YB112M-4/4.0	110	1140	210	740	460	125	500	140	1225	490	440	190/225	200	265/385	30	300	580	573	4-φ24
	YB132S-4/5.5					510				1275			210/240		315/430				598
	YB132M-4/7.5					550				1315
	YB160M-4/11		1270	225	840	655				1420	540	490	250/240		385/485		320	600	645
	YB200L-2/30		1420	250	940	803				1568	610	550	310/290		475/590	40	340	620	730	4-φ28
	YB200L2-2/37
	YB225M-2/45					840				1605			345/290		530/615		340	620	730
	YB250M-2/55		1620	290	1060	935				1700	660	600	385/330		575/740		360	640	850
	YB280S-2/75		1820	320	1200	1010				1775	730	670	410/330		640/800		360	640	880
IH125-100-250	YB132S-4/5.5	110	1270	225	840	510	140	530	140	1320	540	490	210/240		315/430	30	345	625	643	4-φ24
	YB132M-4/7.5					550				1360
	YB160M-4/11					655				1465	255/240		385/485		670
	YB160L-4/15		1420	250	940	695				1505		610			550	40	365	645	690	4-φ28
	YB180M-4/18.5					730				1540	285/240		225	430/525					710
	YB225M-2/45		1620	290	"060	840				1650	660	600		345/290	530/615		385	665	775
	YB250M-2/55					935				1745				385/330	575/740		385	665	875
	YB280S-2/75		1820	320	1200	1010				1820	730	670		410/330	640/800		385	665	905
	YB280M-2/90					1060				1870
IH125-100-315	YB160M-4/11	110	1270	225	840	655				1465	540	490	255/240		385/485		370	685	695	4-φ24
	YB160L-4/15		1420	250	940	695				1505	610	550					390	705	715	4-φ28
	YB180M-4/18.5					730				1540			285/240		430/525				735
	YB180L-4/22					750				1560
	YB200L-4/30					803	140	530	140	1613			310/290	250	475/590	40			780
	YB225S-4/37					845				1655			345/290		530/615
	YB280S-2/75		1820	320	1200	1010				1820	730	670	410/330		640/800		410	725	930
	YB280M-2/90					1060				1870
IH125-100-400	YB160L-4/15	130	1620	290	1060	695	140	530	140	1505	660	600	225/240		385/485	40	440	795	765	4-φ28
	YB180M-4/18.5					730				1540			285/240		430/S2S				785
	YB180L-4/22					750				1560
	YB200L-4/30					803				1613			310/290	280	47S/S90				836
	YB225S-4/37					845				1655			345/290		530/615				850
	YB225M-4/45					870				168C
	YB250M-4/55					935				1745			385/330		575/740				930

產品型號	電機型號功率(Kw)	外形及安裝尺寸
		A	L1	L2	L3	L4	a	f	X	L5	B2	B3	B4/B5	h1	h2/h27	h3	H	H1	H2	n-d
IH150-125-250	YB160M-4/11	110	270	225	840	655	140	530	140	1465	540	490	255/240	250	385/485	30	370	725	695	4-φ24
	YB160L-4/15		1420	250	940	695				1505	610	550				40	390	745	715	4-φ28
	YB180M-4/18.5					730				1540			285/240		430/525				735
	YB180L-4/22					750				1560
	YB220L-4/30					803				1613			310/290		475/590				780
	YB225S-4/37					845				1655			345/290		530/615
IH150-125-315	YB180M-4/18.5	130	1620	290	1060	730	140	530	140	1540	660	600	285/240	280	430/525	40	440	775	785	4-φ28
	YB180L-4/22					750				1560
	YB200L-4/30					803				1613			310/290		475/S90				830
	YB225S-4/37					840				1650			345/290
	YB225M-4/45					870				1680					530/61S
	YB250M-4/55					935				1745			38S/330		STS/740
IH150-125-400	YB200L-4/30	110	1620	290	1060	803	140	530	140	1613			310/290	315	475/S90	40	475	875	865	4-φ28
	YB225S-4/37					845				1655	660	600	325/290		S30/61S
	YB225M-4/45					870				1680
	YB250M-4/55					935				1745			385/330		575/740				965
	YB280S-4/75		1820	320	1200	1010				1820	730	670	410/330		640/800				995
	YB280M-4/90					1060				1870
IH200-150-250	YB180L-4/22	130	1620	290	1060	750	160	530	180	1620	660	600	51.SSP.40	280	430/525	40	440	815	785	4-φ28
	YB200L-4/30					803				1673			310/290		475/590				830
	YB225S-4/37					840				1710					S30/615
	YB225M-4/45					870				1740			345/290
	YB250M-4/55					935				1805			385/330		575/740				930
	YB280S-4/75		1820	320	1200	1010				1880	730	670	410/330		640/880				960
IH200-150-315	YB200L-4/30	130	1820	320	1200	803	160	670	180	1813	730	670	310/290	315	475/S90		475	875	865	4-φ28
	YB225S-4/37					845				1855			34S/290		530/615
	YB225M-4/45					870				1880
	YB250M-4/55					935				1945			385/330		575/740	40			965
	YB280S-4/75					1010				2020			410/330		640/800				995
	YB280M-4/90					1060				2070
IH200-150-400	YB250M-4/55	130	1820	320	1200	935	160	670	180	1945	730	670	38S/330		575/740	40	475	925	965	4-φ28
	YB280S-4/75					1010				2020			410/330	315	640/800				995
	YB200M-4/90					1060				2070

IH型不銹鋼化工離心泵起動前準備

1、IH型不銹鋼化工泵起動前要把泵和現場清理千凈。

2、檢查托架內潤滑油量是否適量（油面在油位計中心線2mm左右）油位計是否完好。

3、未接聯軸器前檢查原動機的轉向，與泵的轉向箭頭一致后，接好聯軸器。

4、在裝好機械密封或填料和聯軸器后可方使地用手轉動泵軸，應無碰擦現象，并將聯軸器的防護罩安裝好。

6、IH型不銹鋼化工泵起動前檢查基礎螺檢有無松動。壓蓋是否歪斜，以及潤滑油和冷卻水的供應情況。

IH型不銹鋼化工離心泵起動、運行與停止

IH型不銹鋼化工泵起動：

1、關閉進出口壓力（或真空）計和出水閥門、如有旁通管、此時也應關閉。起動電機（好先點動、確認泵轉向正確后，才開始正式運行）。然后打開進出口壓力（或真空）計，當泵達到正常轉速，且儀表指出相應壓力時，再慢慢打開出水閥門，調節到需要的工況。在吐出管路關閉的情況下，泵連續工作的時間，不能超過3分鐘。

2、IH型不銹鋼化工泵起動過程中要時時注意原動機的功率讀數及泵的振動情況，振動數不應超過0.06毫米，測定部位是軸承座。

3、IH型不銹鋼化工泵密封情況：機械密封應無泄漏、發熱現象、填料密封^I呈連續滴流狀態。

IH型不銹鋼化工泵運行：

1、經常檢查泵和電機的發熱情況（軸承的溫升不應超過75℃）及油位計供油情況。一般每運行1500小時后，要全部更換潤滑油一次。

2、不能用吸入閥來調節流量，避免產生汽蝕。

3、IH型不銹鋼化工泵不宜在低于30%設計流量下連續運轉，如果必須在該條件下連續運轉，則應在出口處安裝旁通管，排放多余的流量。

4、注意泵運轉有無雜音，如發現異常狀態時，應及時消除或停車檢查。

IH型不銹鋼化工泵停止：

1、緩慢關閉吐出口管路閘閥（如果泵在倒灌情況下使用，還要關閉吸入管路的閘閥）、并關閉各種儀表的開關。

2、切斷電源

3、如果IH型不銹鋼化工泵的密封采用外部引液時，還要關閉外引液閥門。

4、如果IH型不銹鋼化工泵使用環境溫度低于液體凝固點時，要放凈泵內的液體，以防凍裂。

5、如果IH型不銹鋼化工泵長時間停車不用，除將泵內的腐蝕性液體放凈外，各零部件應拆卸清洗干凈，尤其是密封腔。好是將泵拆下清洗后重新裝好，除涂油防銹處理和封閉泵進、出口外，還應定期檢。

IH型不銹鋼化工離心泵拆卸與裝配

IH型不銹鋼化工泵拆卸：

由于采用了加長聯軸器，拆卸泵時，不必拆卸進、出口管路，泵體和電機，只需拆下加長聯軸器中的中間聯軸器，即可拆出轉子部件，進行維修、保養。

1、拆下泵體上的泄液管堵和懸架體上的放油管堵，放凈泵內液體和懸架體內的潤滑油。（注：如泵上還有另外附加管路亦應拆下）。

2、拆開泵體與中間支架的聯結、并將中間支架、懸架部件和泵蓋等全部轉子部件從泵體中一起退出。

3、拆下葉輪螺母、取下葉輪和鍵。

4、將泵蓋連同軸套、機械密封端蓋和稞械密封等部件一起從軸上退出。注意勿使軸套相對于泵蓋等發生滑動，然后再拆下機械密封端蓋，將機械密封連同軸套一起取下，再將軸套和機械密封拆開。

5、拆下中間支架與懸架支架。

6、拆下泵聯軸器和鍵。

7、拆下懸架體兩端的防塵盤和軸承的前、后蓋，再將軸連同軸承一起從懸架體內取下。

8、從泵軸上拆下軸承。

IH型不銹鋼化工泵裝配：與拆卸程序相反進行。

注意事項

IH型不銹鋼化工泵可根據不同的使用條件安裝不同形式的機械密封，〈如內裝單端面平衡型和非平衡型，雙端面平衡型及非平衡型，外裝式機械密封等�！蹈鶕�(jù)所選用密封型式的不同，其使用方法和注意事項也有所不同，具體情況請參閱機械密封安裝使用說明書、GB3215-82"煉廠、化工及石油化工流程用離心泵通用技術條件"，下面僅提幾點一般應注意的事項。

1. 由于機械密封一般適用在清潔的，無懸浮顆粒的介質中使用，因此，對新安裝的管路系統和儲液灌，應認真沖洗干凈，嚴防固體雜質進入機械密封端面帀使密封失效。

2. 在易結晶的介質中，使用機械密封應注意經常沖洗。停車后重新起動前，要將機械密封上的結晶清洗干凈。

3. 拆卸機械密封應仔細，不許用手錘，鐵器等敲擊，以免破壞動、靜環密封面。

4. 如果有污垢拆不下來時，應設法清除污垢，沖洗干凈后再進行拆卸，以免損壞密封元件。

5. 安裝機械密封前，應檢查所有密封元件是否有失效或損壞，如有則應重新修復或更換。

6. 應嚴格檢查動環與靜環的相對磨擦密封面，不允許有任何細微的劃痕、碰傷等缺陷。所有另部件，包括泵體，葉輪，密封腔等在裝配前均應沖洗千凈，尤其是動、靜環端面，要用清潔，柔軟的布或棉紗認真擦拭干凈，然后涂上一層清潔的油脂或機油。

7. 裝配中要注意消除偏差，緊固螺釘時，要均勻擰緊，避免發生偏斜，使密封失效。

8. 正確調整彈黃的壓縮量，泵安裝好以后，以手扳動轉子時，應感覺到密封彈黃既有一定的壓縮量，而又能輕快、靈活地轉動沒有咬緊的感覺。如感覺太緊或盤不動，則應適當調松一些。

9.對有外部沖洗的機械密封，起動前應先開啟沖洗波，使密封腔內充滿密封液。停車時，先停泵，后關密封沖洗液。

IH型不銹鋼化工泵故障原因及排除方法

故障的可能原因	泵輸不出液體	流量、揚程不足	功率消耗過大	產生振動及躁音	密封處泄漏過多	軸封（包括填料函）發熱	泵過份發熱及轉不動	軸承發熱及軸承磨損	消除方法
泵內或吸入管內留有空氣	0	0		0					重新灌泵排除空氣
吸上揚程過高或灌注高不夠	0	0		0					降低泵位，增加進口處壓力
吸入管經過小或有雜物諸塞	0	0		0					加大吸入管徑，清除#塞
吸入管浸入深度不夠或漏氣	0	0							增大浸入深度或檢修管路
轉速過高或過低	0	0	0						按規定要求檢查原動機轉速
泵轉向不對	0	0							調整轉向
總揚程與泵揚程不符	0	0	0						降低吐出系統阻力或高度
介質重度與粘度與果要求不符	0	0	0						應進行換算
在流量過小時運轉產生振動				0	0		0	0	加大流量或設旁通循環管
泵與電機軸線不一致或軸穹曲			0	0		0	0	0	校正
轉動部分與固定部分有磨擦			0	0			0	0	檢修泵或改善使用.工況
軸承磨損嚴重或損壞				0		0	0	0	更換之
密封環磨損過多		0	0						更換之
軸套、'填料或動靜钚磨損過多			0		0	0	0		更換之
填料〈或機械密封)選用或安裝不當			0		0	0	0		按使用要求重新選用或安裝
轉動部分不平衡引起振動				0	0	0	0	0	檢查原因設法消除
油室油量過多（或油過臟）			0	0				0	按油位要求計加油〖或換新油〉
管路或泵內有.雜物堵塞	0	0		0					檢查并排除
密封液壓力不當					0	0			應按密封腔前的壓力，加大0.049~0.147MPa
填料壓蓋過緊或過松			0		0	0			適當調整之
