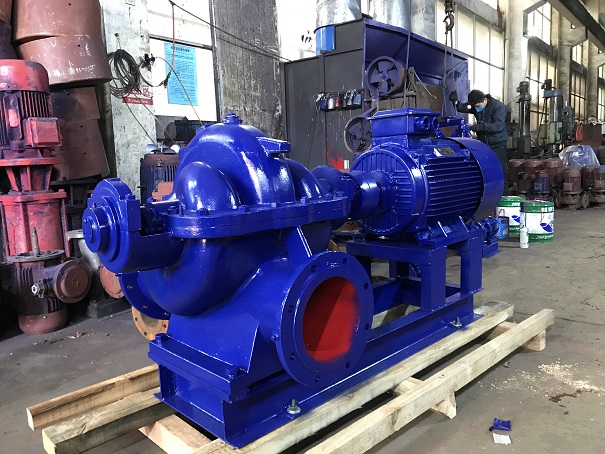

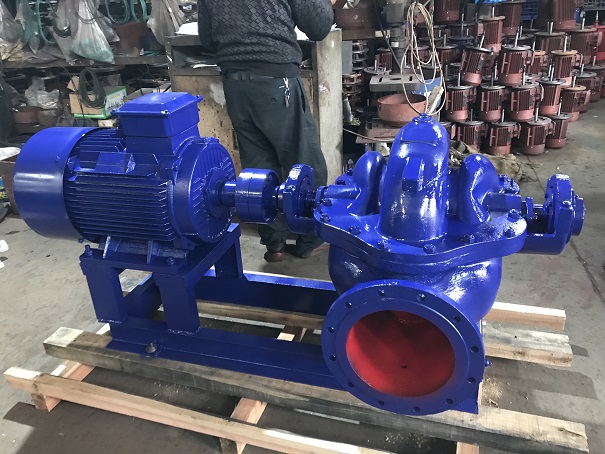

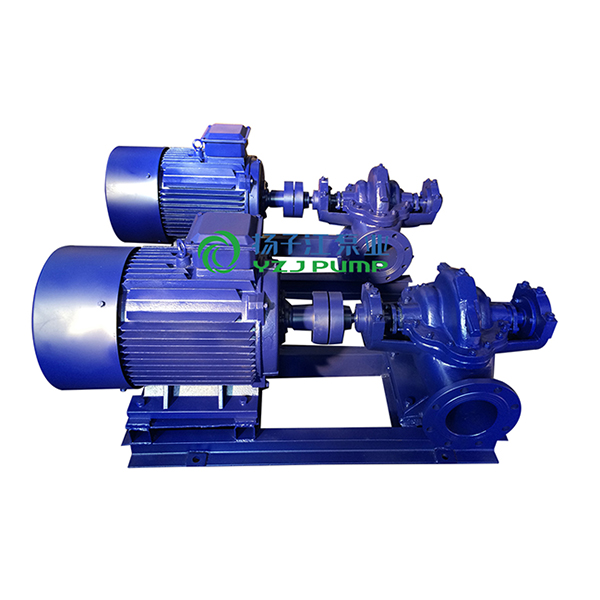

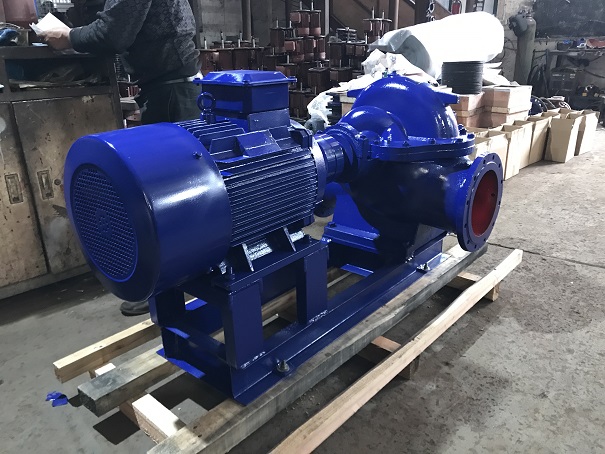

S型單級雙吸離心泵
泵出口直徑 DN 80~800mm
流 量 Q ≤11600m3/h
揚 程 H ≤200m
工作溫度 T ≤105℃
固體顆粒 ≤80mg/L
工作許用壓力 ≤25
許用試驗壓力 ≤37.5
目錄
S型單級雙吸離心泵用途
S型單級雙吸離心泵主要適用于自來水廠、空調循環用水、建筑供水、灌溉、排水泵站、電站、工業供水系統、消防系統、船舶工業等輸送液體的場合。
S型單級雙吸離心泵運行數據
泵出口直徑 DN 80~800mm
流 量 Q ≤11600m3/h
揚 程 H ≤200m
工作溫度 T ≤105℃
固體顆粒 ≤80mg/L
工作許用壓力 ≤25
許用試驗壓力 ≤37.5
S型單級雙吸離心泵結構特點
1. 結構緊湊 外形美觀，穩定性好，便于安裝。
2. 運行平穩 優化設計的雙吸葉輪使軸向力減小到低限度，且有優異水力性能的葉型，并經精密鑄造，泵殼內表面及葉輪表面極其光華具有顯著的抗汽蝕性能和高效率。
3. 軸 承 選用SKF及NSK軸承保證運行平穩，噪音低，使用壽命長。
4. 軸 封 選用BURGMANN機械密封或填料密封。能保證8000小時運行無泄漏。
5. 安裝形式 裝配時不需調整，可根據現場使用條件。分立式或臥式安裝。
6. 加裝自吸裝置，可實現自動吸水，即不需安裝底閥，不需真空泵，不需倒灌，泵可以啟動。
S型單級雙吸離心泵應用范圍
泵的零件用不銹鋼板壓制，經激光焊接而成，并有多種牌號的不銹鋼可供選用，因而SLG型泵的用途十分廣泛，主要適用于輸送各種潔凈水及輕腐蝕液體，可用于 住宅供水及增壓 工業鍋爐給水空調系統循環體會水 水處理和反滲透系統 食品工業、醫藥工業用水
S型單級雙吸離心泵工作條件
流量范圍：0.8m3/h~120 m3/h；
揚程范圍：5.6m~330m；
溫度范圍：-20℃~120℃；
輸送液體種類：各種清潔水及輕腐蝕液體；
泵腔承壓：≤4.0MPa。

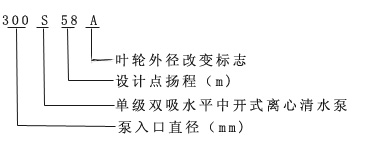

S型單級雙吸離心泵型號意義
S型單級雙吸離心泵性能參數
| 型號 |
流量Q ( m3/h) |
揚程H (m) |
轉速n (r/min) |
功率(KW) |
效率η (%) |
汽蝕余量(NPSH)r(m) | |
| 軸功率 | 電機功率 | ||||||
| 100S90 | 80 | 90 | 2950 | 30.1 | 37 | 65 | 2.5 |
| 100S90A | 72 | 75 | 23 | 30 | 64 | 2.5 | |
| 150S100 | 160 | 100 | 59.8 | 75 | 73 | 3.5 | |
| 150S78 | 160 | 78 | 45 | 55 | 73.5 | 3.5 | |
| 150S78A | 144 | 62 | 33.8 | 45 | 72 | 3.5 | |
| 150S50 | 160 | 50 | 27.3 | 37 | 80 | 3.9 | |
| 150S50A | 144 | 40 | 20.9 | 30 | 75 | 3.9 | |
| 150S50B | 133 | 36 | 18.6 | 22 | 70 | 3.9 | |
| 200S95 | 280 | 95 | 91.7 | 110 | 79.2 | 5.3 | |
| 200S95A | 270 | 75 | 73.5 | 90 | 75 | 5.3 | |
| 200S63 | 280 | 63 | 58.3 | 75 | 82.7 | 5.8 | |
| 200S63A | 270 | 46 | 45.1 | 55 | 75 | 5.8 | |
| 200S42 | 280 | 42 | 38.1 | 45 | 84.2 | 6 | |
| 200S42A | 270 | 36 | 33.1 | 37 | 80 | 6 | |
| 250S65 | 485 | 65 | 1450 | 109 | 132 | 78.6 | 3 |
| 250S65A | 468 | 54 | 89.4 | 110 | 77 | 3 | |
| 250S39 | 485 | 39 | 61.5 | 75 | 83.6 | 3.2 | |
| 250S39A | 468 | 30.5 | 49.3 | 55 | 79 | 3.2 | |
| 250S24 | 485 | 24 | 36.9 | 45 | 85.8 | 3.5 | |
| 250S24A | 414 | 20.3 | 27.6 | 37 | 83 | 3.5 | |
| 250S14 | 485 | 14 | 21.5 | 30 | 85.8 | 3.8 | |
| 250S14A | 432 | 11 | 15.8 | 18.5 | 82 | 3.8 | |
| 300S110 | 790 | 110 | 295.7 | 440 | 80 | 4 | |
| 300S90 | 790 | 90 | 242.8 | 315 | 79.6 | 4 | |
| 300S90A | 756 | 78 | 217 | 280 | 74 | 4 | |
| 300S90B | 720 | 67 | 180 | 220 | 73 | 4 | |
| 300S58 | 790 | 58 | 149.9 | 180 | 84.2 | 4.4 | |
| 300S58A | 720 | 49 | 118.6 | 160 | 81 | 4.4 | |
| 300S58B | 684 | 43 | 100 | 132 | 80 | 4.4 | |
| 300S32 | 790 | 32 | 79.2 | 110 | 86.8 | 4.6 | |
| 300S32A | 720 | 26 | 60.7 | 75 | 84 | 4.6 | |
| 300S19 | 790 | 19 | 47 | 55 | 86.8 | 5.2 | |
| 300S19A | 720 | 16 | 39.2 | 45 | 80 | 5.2 | |
| 300S12 | 790 | 12 | 30.4 | 37 | 84.8 | 5.5 | |
| 300S12A | 684 | 10 | 3.9 | 30 | 78 | 5.5 | |
| 350S125 | 1260 | 125 | 534 | 710 | 80.5 | 5.4 | |
| 350S125A | 1181 | 112 | 462 | 630 | 78 | 5.4 | |
| 350S125B | 1098 | 96 | 373 | 500 | 77 | 5.4 | |
| 350S75 | 1260 | 75 | 303 | 355 | 85.2 | 5.8 | |
| 350S75A | 1170 | 65 | 247 | 280 | 84 | 5.8 | |
| 350S75B | 1080 | 55 | 197 | 220 | 82 | 5.8 | |
| 350S44 | 1260 | 44 | 173 | 220 | 87.5 | 6.3 | |
| 350S44A | 1116 | 36 | 131 | 160 | 84 | 6.3 | |
| 350S26 | 1260 | 26 | 102 | 132 | 87.5 | 6.7 | |
| 350S26A | 1116 | 21.5 | 78.8 | 90 | 83 | 6.7 | |
| 350S16 | 1260 | 16 | 64.5 | 75 | 85.3 | 7.1 | |
| 350S16A | 1044 | 13.4 | 48.8 | 55 | 48 | 7.1 | |
| 500S98 | 2020 | 95 | 970 | 678 | 800 | 79.5 | 4 |
| 500S98A | 1872 | 83 | 540 | 630 | 78.5 | 4 | |
| 500S98B | 1746 | 74 | 452 | 560 | 78 | 4 | |
| 500S59 | 2020 | 59 | 391 | 450 | 83 | 4.5 | |
| 500S59A | 1872 | 49 | 333 | 400 | 75 | 4.5 | |
| 500S59B | 1746 | 40 | 257 | 315 | 74 | 4.5 | |
| 500S35 | 2020 | 35 | 219 | 280 | 88 | 4.8 | |
| 500S35A | 1746 | 27 | 151 | 220 | 85 | 4.8 | |
| 500S22 | 2020 | 22 | 144.1 | 185 | 84 | 5.2 | |
| 500S22A | 1746 | 17 | 101 | 132 | 80 | 5.2 | |
| 500S13 | 2020 | 13 | 86.2 | 110 | 83 | 5.7 | |
| 600S75 | 3170 | 75 | 727 | 800 | 89 | 7.5 | |
| 600S75A | 2880 | 65 | 580 | 630 | 88 | 7.5 | |
| 600S47 | 3170 | 47 | 465 | 560 | 88 | 7.5 | |
| 600S32 | 3170 | 32 | 310 | 400 | 89 | 7.5 | |
| 600S32A | 2880 | 27 | 238 | 280 | 89 | 7.5 | |
| 600S22 | 3170 | 22 | 223 | 280 | 85 | 7.5 | |
| 600S22A | 2880 | 18.2 | 168.5 | 200 | 84.5 | 7.5 | |

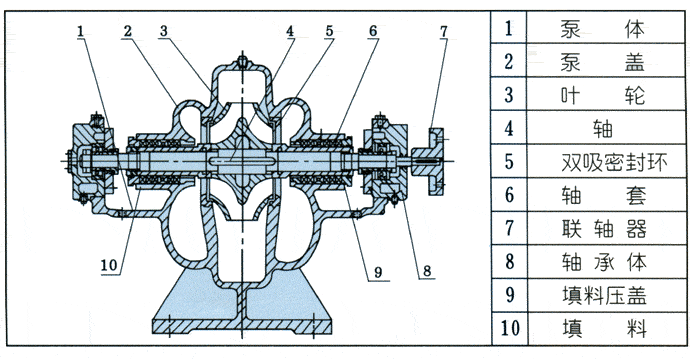

S型單級雙吸離心泵結構圖
